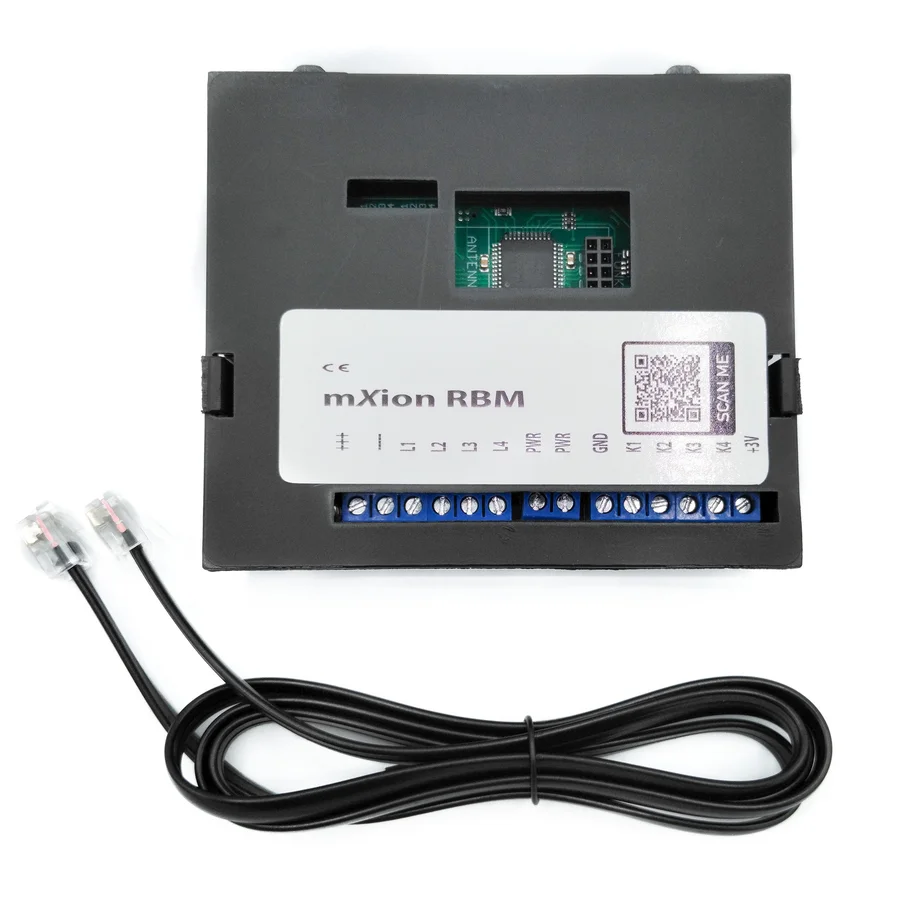

ML-Train Gleis-Belegmelder mit Rückmeldeeinheit 4/8 Kanal - Analog- und Digitalbetrieb - Gartenbahn Spur G Zubehör

Beschreibung:

Funktionsbeschreibung

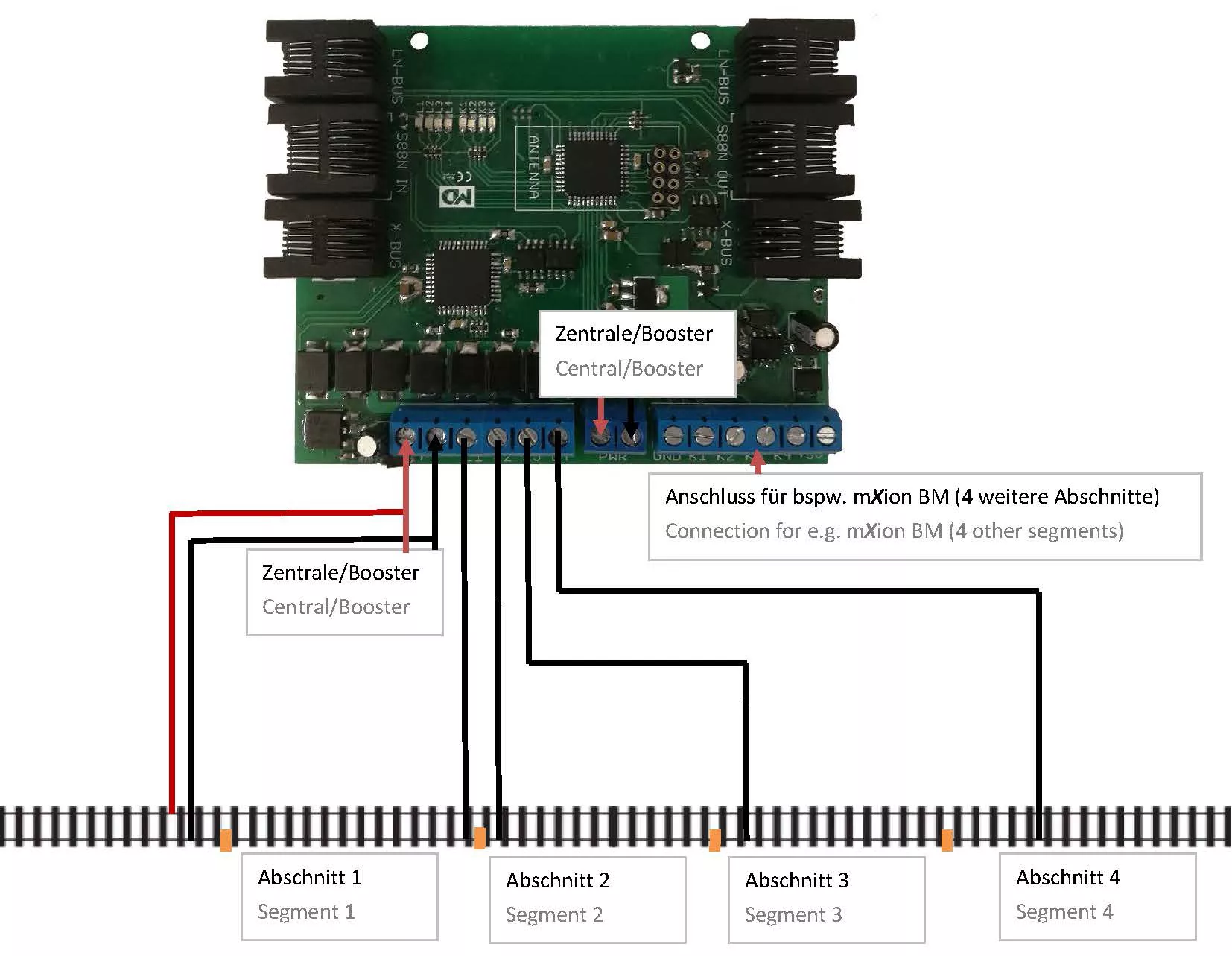

Es ist ein universeller, analog und digital (jedes Format/System) einsetzbarer Rück-und Belegtmelder zur Erkennung von Zügen innerhalb eines Abschnittes. Das Modul unterstützt 4 Abschnitte und kann diese Anzeigen bzw. als Schaltkontakt rückmelden. Befindet sich ein Verbraucher innerhalb eines Segments, schaltet die entsprechende LED auf dem Rückmelder und diese Kontaktnummer wird über den jeweiligen Bus zurückgemeldet und angezeigt. Die freien 4 Kontakte, hieran kann z. B. ein weiterer BM-Baustein von uns angeschlossen werden, sodass dann in Summe 8 Abschnitte überwachbar sind. Die Konfiguration erfolgt per CV Programmierung. Ideal geeignet zur Darstellung von Gleisplänen mit Anzeige aktuell belegter Gleisabschnitte, PC-Steuerung uvm. Zur Rückmeldung zur Zentrale wird kein entsprechendes Rückmeldemodul benötigt. Für S88, LN, XpressNet ist bereits ein Rückmeldemodul eingebaut womit die Rückmeldung einfach möglich ist. Das Modul kann durch CV-Programmierung mit diversen Modi eingestellt werden. Darunter ist es auch möglich, die Schalteingänge (K1-K4) zu konfigurieren (für externe Belegtmelder (ML-Train 84007000) oder Schaltkontakte). Außerdem können auch automatisierte Abläufe konfiguriert werden, wie das Schalten von Weichen, auch richtungsabhängig je nach Konfiguration.

Die Erkennungsstromstärke kann per CV in feinen Schritten eingestellt werden!

Ein doppeltes Blinken der mittleren LEDs beim Start signalisiert das korrekte Arbeiten des Funkmoduls.

Das Modul kann mit einem Funksender erweitert werden.

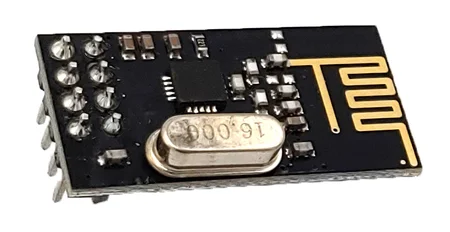

Funksender 2,4 GHz für Rückmeldemodul ML-Train 84007002


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.


Funktionsumfang

Zugerkennung für PC Steuerung

Steuerabläufe auch ohne PC möglich

8 A Dauerlast je Abschnitt, 10 A Spitze

4 Belegtmeldeeinheiten für 4 Gleisabschnitte

4 Stromdetektoren zur Gleisüberwachung

4 Kontakteingänge für Schaltaufgaben

Anschluss für 1 weiteres BM über 4 Kontakte

1 BM Modul integriert

Stromgrenze für jeden Kanal fein einstellbar

Rückmeldeeinheit für S88 + XpressNet + LocoNet

Isolierte Eingänge für alle Systeme

Rückmeldefunktion über Funk für MZSpro/30Z

XpressNet Rückmeldung nur für MZSpro/30Z

DC/AC/DCC Betrieb, alle Spannungen

Schaltaufgaben XpressNet alle Zentralen

Analog und Digitalbetrieb alle Systeme

LEDs integriert (8x) zur direkten Anzeige

Automatische Abläufe konfigurierbar

Funk auch bei LocoNet Zentralen nutzbar

CV Programmierung (CV, Register, Bitwise, POM)

POM Programmierung (Lok und Weiche)

Funkrückmeldung möglich mit Zusatzmodul

Funkrückmeldung einfach erweiterbar

Stabile Schraubklemmen

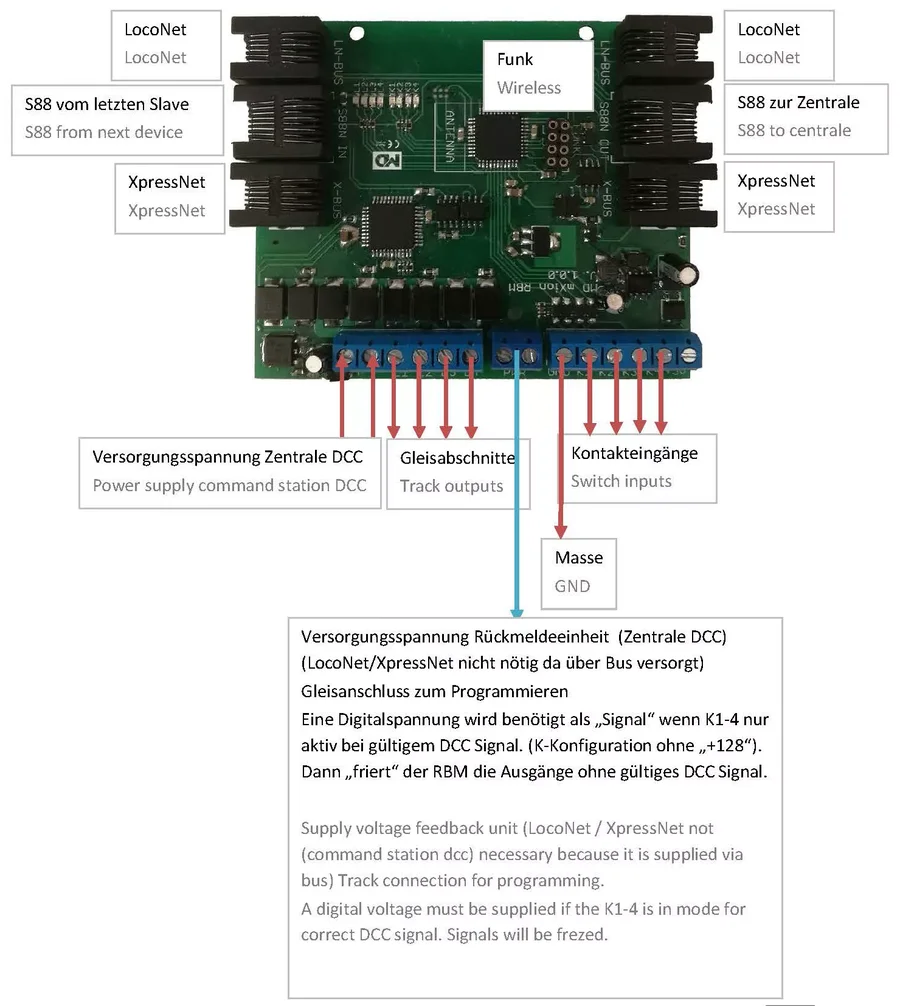

Anschlussbuchsen





K1-K4 bilden 4 unabhängige Kontakteingänge. Damit ist es möglich, externe Schalter rückmelden zu können oder gar komplexe Schaltaufgaben abarbeiten zu können. Entsprechend der CV-Liste muss der jeweilige K-Ausgang ein- und umgestellt werden und bei Bedarf kann eine Sonderfunktion aktiviert werden. Manche Sonderfunktionen arbeiten mit 2 Kontakteingängen (z. B. richtungsabhängiges Schalten). Damit braucht man 2 Kontakte (z. B. K1,2), welche als Eingang paarweise immer zusammen eine Schaltaufgabe übernehmen. Ebenso können die Kontakte auch direkt gegen das digitale Gleis geschaltet werden (Sensorgleis z. B.) um einen Zug zu detektieren und eine Weiche oder ein Signal schalten zu lassen. So sind halbautomatische Abläufe ohne PC möglich. Schaltaufgaben (z. B. Kontakt schaltet Weiche oder richtungsabhängige Kontaktauslösung schaltet Weiche) ist mit jeder XpressNet-fähigen Zentrale möglich. Die Rückmeldung und Funk funktioniert nur an unseren Zentralen über XpressNet!

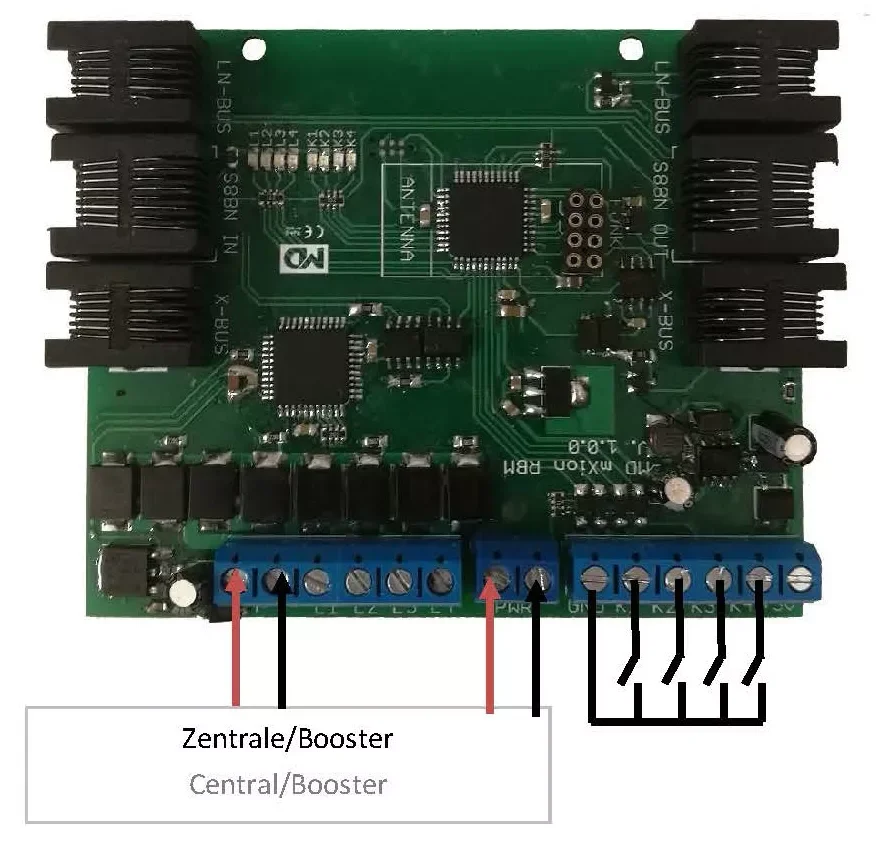

Schalt- und Kontakteingänge

Die Kontakt- und Schalteingänge K1-K4 sind geschützte Eingänge, sodass hier auch nur eine Schaltung gegen Masse (oder das digitale Gleis) erkannt wird. Auf eine Isolation muss nicht geachtet werden. Auch Sensorgleise sind als Kontaktierung zulässig. K1-4 können mit diversen Modi betrieben werden für automatische Abläufe.


Funkbetrieb

Der Rückmelder kann mit unserem Funkmodul ausgestattet werden und drahtlos zu unseren Zentralen zurückmelden. Er benötigt dann nur eine externe Spannungsversorgung (z. B. Gleis). Die Rückmeldung funktioniert auch drahtlos an LocoNet Zentralen, dabei ist das erste Rückmeldemodul als Empfänger. Das Funkmodul ist richtig erkannt, wenn beim Start die mittleren LEDs blinken.


Pegelsteuerung

Jedes schließen eines Kontaktes im Modus Weichensteuerung pegelabhängig für K1-K4 schaltet die zugehörige in der Adress-CV eingetragene Weichenadresse nach „rechts“, jedes öffnen nach „links“. Die Richtung ist invertierbar per CV. Damit lassen sich einfache Schaltpulte aufbauen.


Richtungsabhängige Auslösung
Bei Benutzung von 2 Gleiskontakten hintereinander angeordnet, kann die Fahrtrichtung gemeldet werden. Als Beispiel: Erst Auslösung K1, dann K2 meldet K1. Wenn K2 dann K1 meldet K2.


Belegtmeldemodus

Per Auslieferung sind alle Kontakteingänge auf Belegtmeldung gestellt (Modus 6). Dieser Modus ist dafür gedacht, Züge und dessen Position auf der Anlage zu erkennen und mit Hilfe einer PC Steuerung zu kontrollieren. An die Kontakte K1-4 können dabei entweder Schaltsensoren oder besser unser Belegtmelder-Baustein angeschlossen werden. Innerhalb des Rückmeldermoduls ist bereits ein BM integriert und verwaltet L1-L4. Hier ist nur Modus 6 fest eingestellt möglich als Rückmeldung.


Einstellung und Programmierung

Die Einstellungen des Moduls erfolgen über DCC mittels Programmiergleis oder über POM. Wichtig dabei ist, dass kein Buskabel eingesteckt ist, sonst ist keine Programmierung möglich. Für ältere Steuergeräte kann die Programmierung mittels Register 7 und 8 erfolgen. Empfehlenswert ist die Sperrung des Moduls nach erfolgreicher Programmierung mittels CV6 = 0.


Bussystem S88

Der Rückmelder beherrscht das S88 Bussystem. Dieser reine Rückmeldebus kann bei vielen gängigen Zentralen, so auch bei unserer 30Z (ML-Train 84006001) eingesetzt werden. Hierbei werden alle 4 Kontakteingänge und 4 BM-Eingänge (Summe 8 Kontakte) zurückgemeldet ob diese geschlossen oder offen sind. Es ist keine Adressierung oder Programmierung nötig. Die Module werden hintereinander verschaltet. Lediglich CV 35 ist von Bedeutung. Hierbei wird die Impulsfolge für das erste Modul direkt an der Zentrale eingestellt. Bei manchen Zentralen (z. B. DR5000) ist dies nötig, wenn sich die Adresse des ersten Kontaktes verschiebt, wird hiermit der Offset angegeben. Bei der DR5000 ist dies 16. Bei unseren Zentralen muss hier eine 0 eingetragen werden.


Bussystem LocoNet

Der Rückmelder beherrscht das LocoNet. Dabei kann der Baustein alle Befehle der Kontakte K1-K4 entsprechend nach Konfiguration ausführen und somit es auch möglich mit dem Modul automatisiert Weichen schalten zu können. Für die reine Rückmeldung (Modus 6) muss keine CV Änderung vorgenommen werden. Die Module werden einfach nur an den Bus angeschlossen. Die Adressierung passiert automatisch. Lediglich die Kontaktadresse (oder je nach Modus die zu schaltende Weichenadresse) muss konfiguriert werden.


Bussystem XpressNet

Bei Verwendung des XpressNet Bus ist eine eindeutige Adresse (CV 1) zu programmieren. Jeder Baustein muss eine eindeutige Adresse besitzen, der am XpressNet angeschlossen ist. Am XpressNet-Bus können bei Fremdzentralen nur die Modi der K1-4 von 1,3 und 5 genutzt werden. Alle anderen Modi der Kontakteingänge sind NUR an unseren Zentralen möglich! Ebenso die Rückmeldung ist NUR an unseren Zentralen möglich. Weiteres entnehmen Sie bitte der Anleitung der jeweiligen Zentrale.


Berechnung Kontaktadresse

Die Kontaktadressen K1-4 und L1-4 ist äquivalent zur Berechnung von Weichenadressen (vgl. POM Adresse). Je nach Modus K1-4 ist die Adresse eine Weichen- oder Rückmeldeadresse. Die Adressen L1-4 sind immer Rückmeldeadressen. Für S88 sind diese Adressen ohne Bedeutung.

Beispiel: Sie möchten Kontaktadresse < 256:
➔ Tragen Sie die gewünschte Adresse in die Adress-CV „tief“ ein. Hoch bleibt 0.

Beispiel: Sie möchten Kontaktadresse 1250:
Adress-CV hoch: 1250 / 256 = 4,88 ➔ Hoch-CV = 4
Adress-CV tief: 1250 - (Adress-CV hoch x 256)
= 1250 - (4 x 256) = 226.


Technische Daten

Spannung: 7-27 V DC/DCC; 5-18 V AC

Stromaufnahme: 30 mA (ohne Funktionsausgänge)

Maximaler Funktionsstrom: je Kanal L1-L4 8 A

Temperaturbereich: -20 bis 80 °C

Abmaße: L9,3 x B7,7 x H2,5 cm

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)


Bedienungsanleitung mit CV-Werten

---
