Funktionsbeschreibung

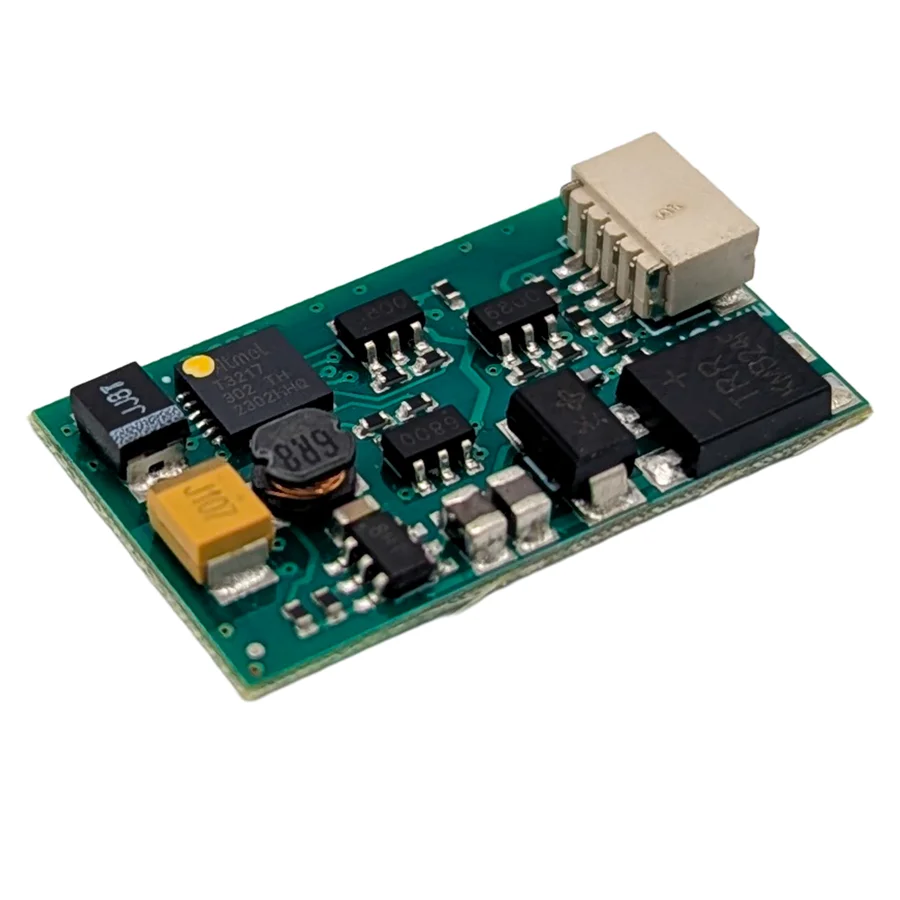

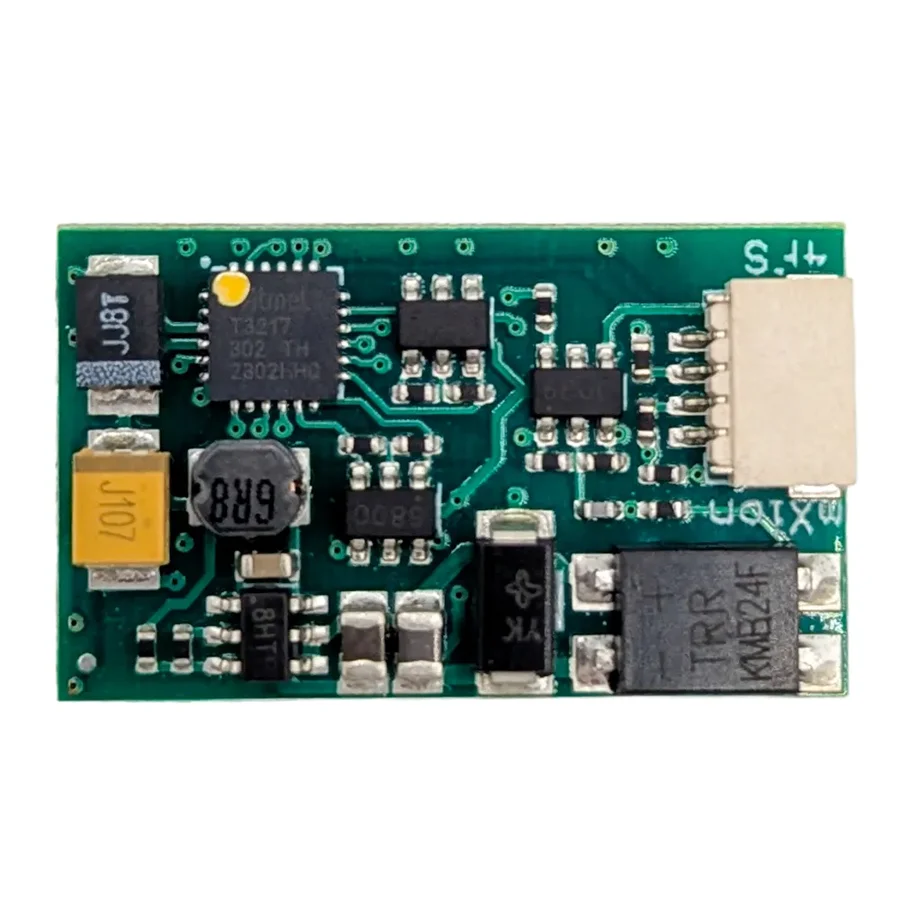

Der 4FS Funktionsdecoder überzeugt durch seine kompakte Bauweise und vielseitige Ausstattung. Mit vier leistungsstarken Funktionsausgängen sowie vier zusätzlichen Servoanschlüssen ist er ideal für beengte Einbausituationen in Steuerwagen, Waggons oder Modellgebäuden geeignet. Die integrierte SUSI-Schnittstelle erlaubt den direkten Anschluss von SX6 Soundmodulen oder Zugzielanzeigen (ZZA).

Jeder Ausgang kann bis zu 1 Ampere schalten und bietet Zugriff auf über 19 einstellbare Licht- und Sondereffekte – von simuliertem Fernseher bis zu Ditchlight-Effekten. Auch im Analogbetrieb stehen sämtliche Funktionen uneingeschränkt zur Verfügung. Dimmfunktionen, Zeitsteuerung und Zufallseffekte wie etwa für Toilettenbeleuchtung erweitern die Einsatzmöglichkeiten.

Die Servoausgänge S1 bis S4 verfügen über einen internen 5 V-Regler und unterstützen zahlreiche Steuerarten: Endlagenbetrieb, Schwingfunktion, Fahrreglersteuerung oder Mittelposition – optimal für animierte Bauteile oder Signalsteuerung.

Die Einstellung erfolgt wahlweise über CV-Programmierung, POM, Register oder Bitweise. Der Decoder lässt sich direkt auf dem Gleis konfigurieren – ohne Ausbau und ohne Zusatzlast. Auch umfangreiches Funktionsmapping (bis 68 Funktionstasten) ist möglich.

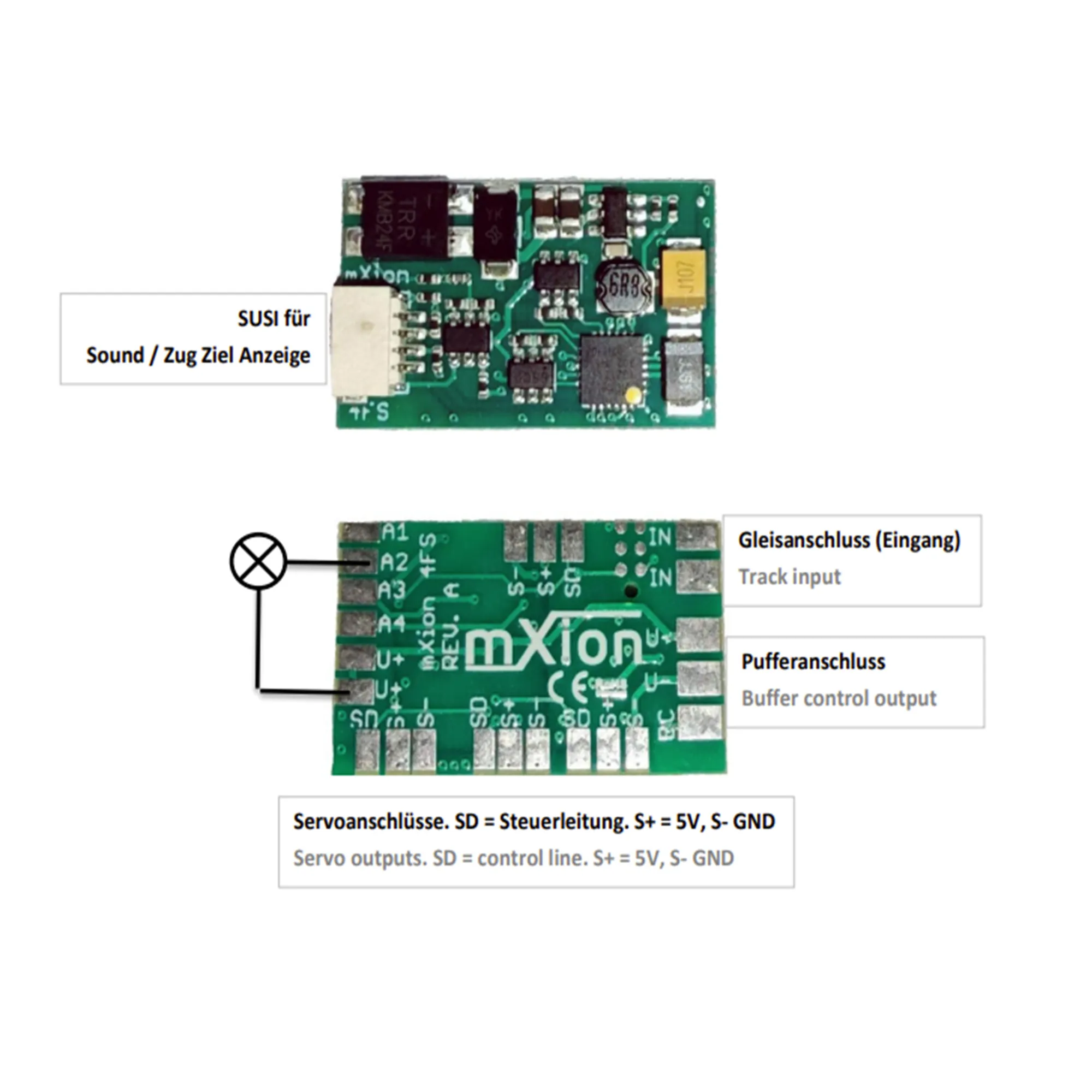

Anschlussbuchsen

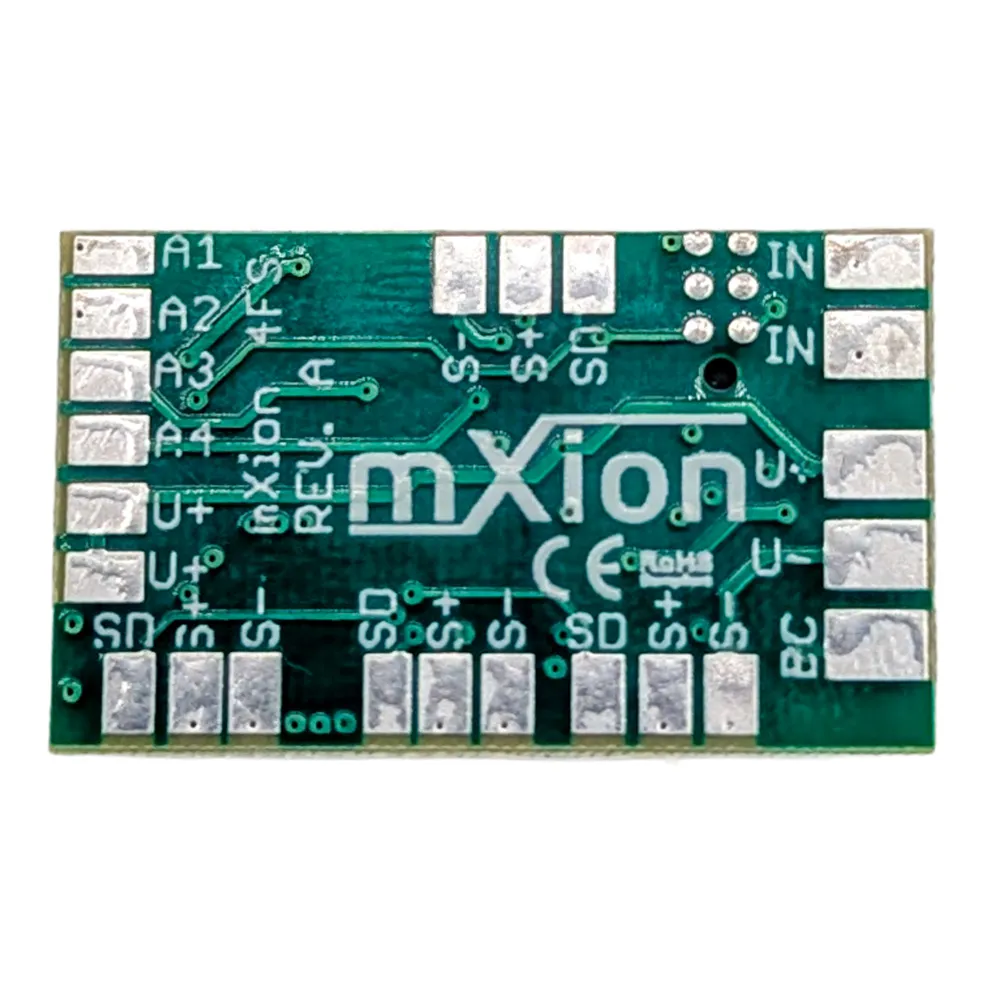

Verbraucher über A1–A4 und gemeinsamen Pluspol (DEC+) anschließen

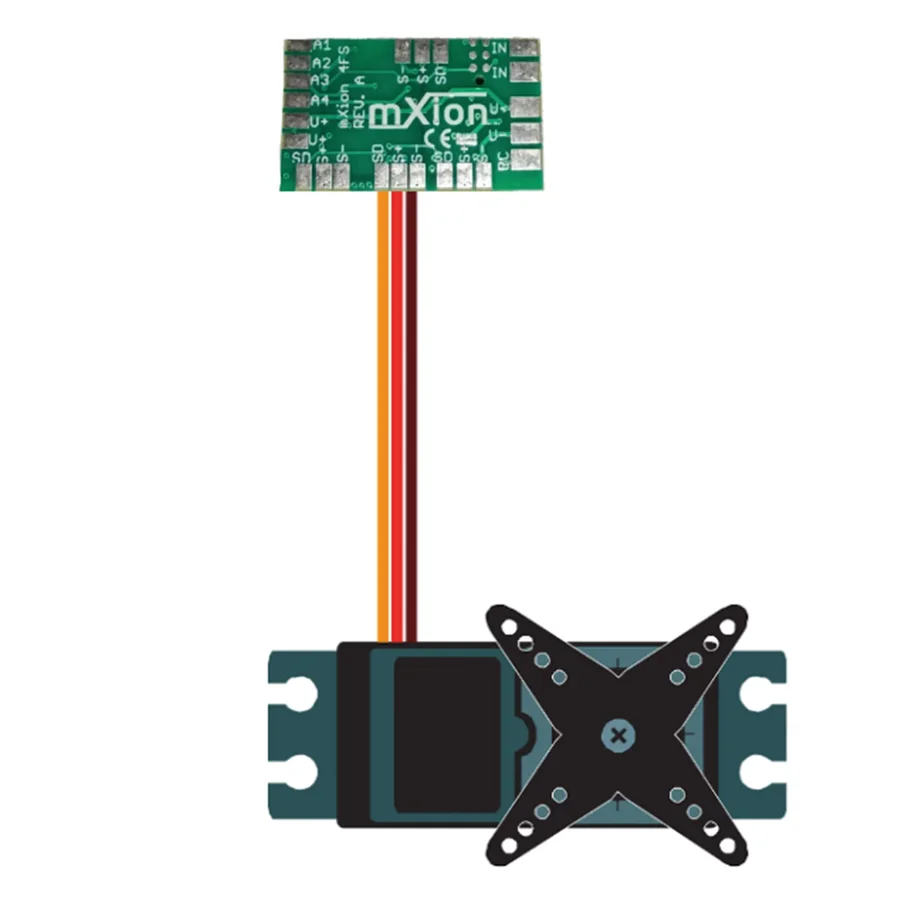

Servos über SD (Signal), S+ (5 V) und S– (GND) verbinden

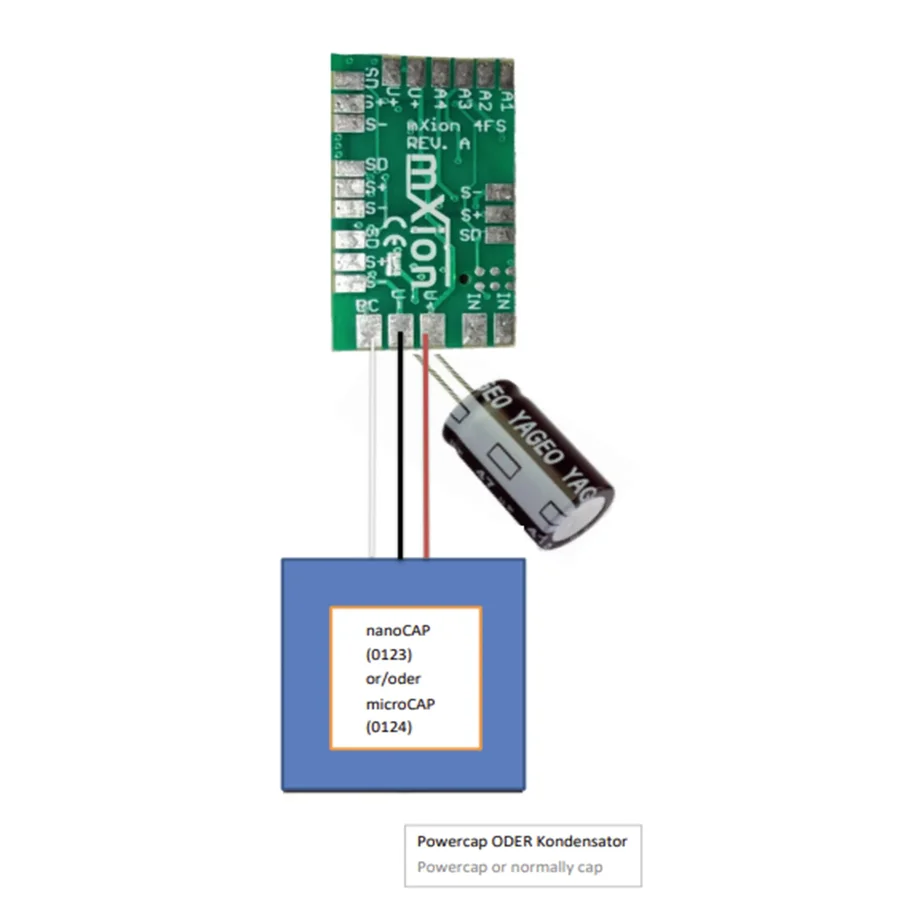

Puffer wie nanoCAP oder microCAP anschließbar

Für DC, AC und DCC geeignet – NMRA-DCC konform

Firmware regelmäßig prüfen und ggf. aktualisieren

Technische Daten

Superkompakte Maße: nur 25 × 15 × 3 mm

Spannung: 7-27V DC/DCC, 5-18V AC

Betriebstemperatur: –20 °C bis +85 °C

Stromaufnahme: 5 mA (ohne Last)

Funktionsstrom: A1-A4 je 1A

Gesamtstrom max. 2,5 A

Bedienungsanleitung mit CV-Werten
