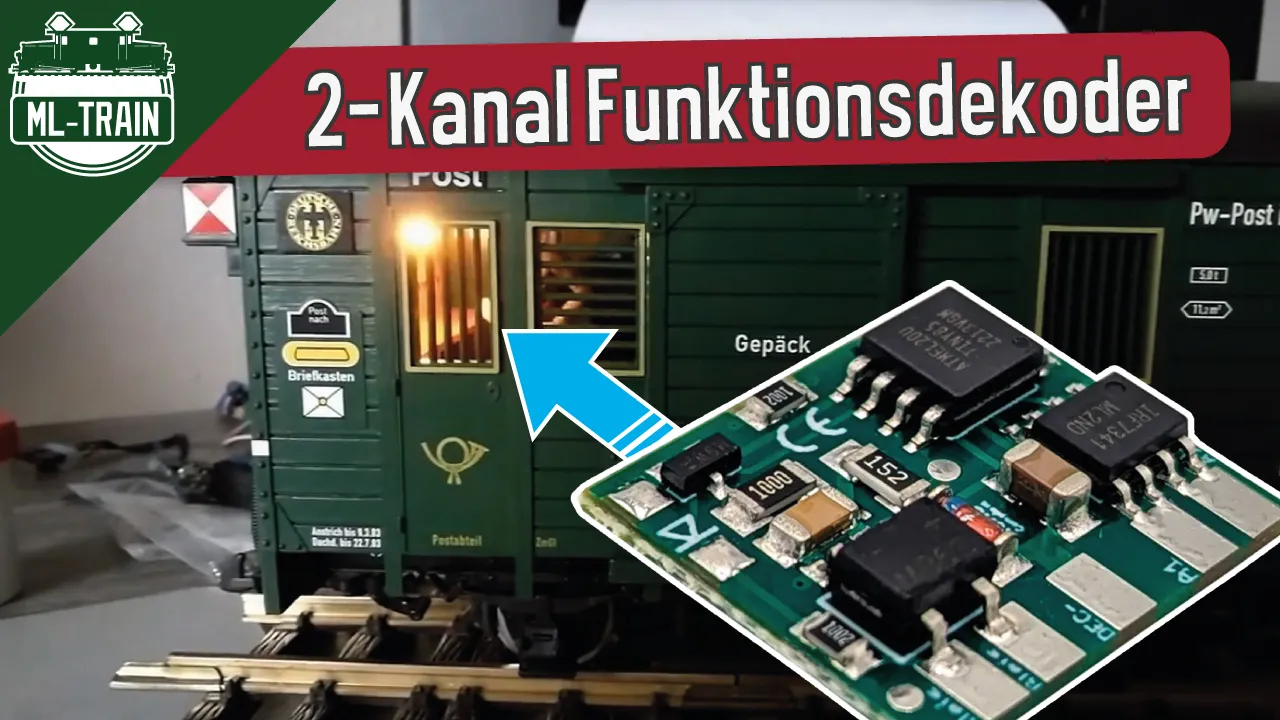

Funktionsbeschreibung
Der GLD ist ein 2-Kanal Funktionsdecoder. Es besticht durch seine sehr geringen Abmaße und durch den hohen Funktions- und Leistungsumfang. Durch die geringen Abmaße kann das Modul (auch mehrfach) in Loks, Wagen oder Gebäude installiert werden. Mit seiner hohen Leistungsabgabe von bis zu 1 A je Kanal ist es ideal geeignet, um auch größere Lasten zu schalten. Weiterhin unterstützt das Modul eine Reihe von Licht- und Schalteffekten, welche konfiguriert und frei angepasst werden können.
Somit ist es ideal für Personenwagen geeignet, um diese zu beleuchten und mit Lichteffekten auszustatten. Durch die 2 Kanäle können z. B. Abteile getrennt beleuchtet oder Zugschlusslampen digital geschaltet werden.
Im Analogbetrieb sind beide Ausgänge mit vollem Funktionsumfang ebenfalls nutzbar.
Zudem können beide Ausgänge gedimmt werden.
Der Decoder kann in alle LGB® Wagen ohne Modifikationen vornehmen zu müssen, installiert werden. Die nachfolgenden Bilder zeigen div. LGB® Wagenmodelle, wo der Decoder einfach installiert werden kann (unsichtbar sogar!).

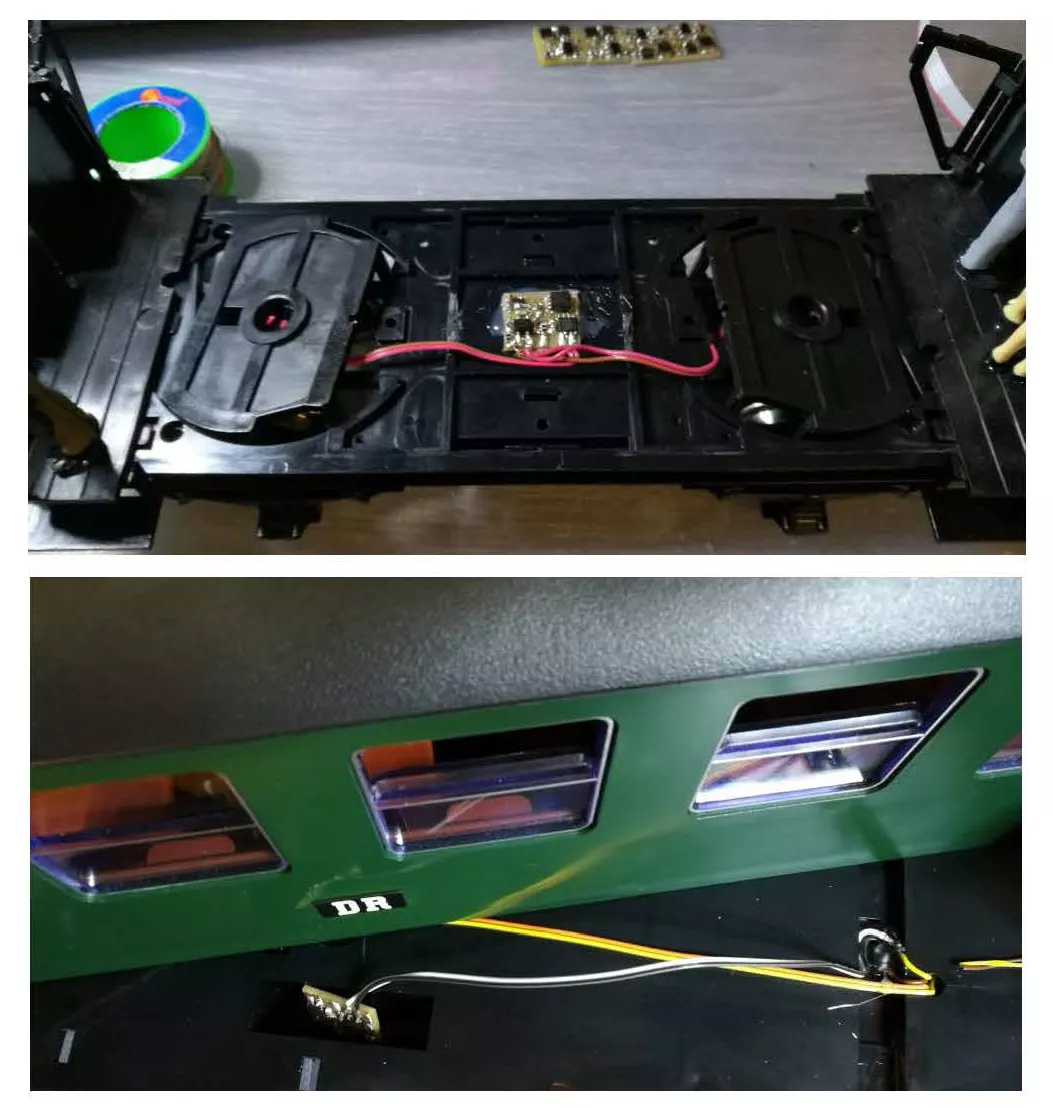

Die Bilder zeigen (v. o. n. u.) den Einbau in den LGB® Einheitswagen und in die LGB® HSB-Wagen.
Hinweise
Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

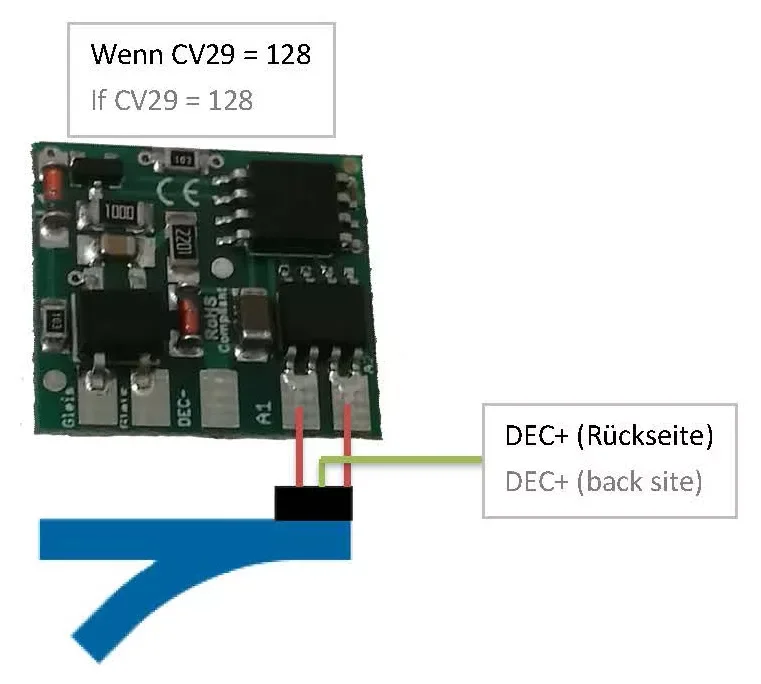

Der Decoder lässt sich auch per Weichenadresse schalten (bis 255) wenn CV 29 Bit 7 = 1 gesetzt wird (ab Version 1.1). Damit können dann H0-Weichen und alte LGB-Weichen (3 polig) gesteuert werden. Hierzu ist in CV 49 Bit 6, 7 eins der Bits auf 1 zu setzen.
Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.
Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.
Funktionsumfang
DC/AC/DCC BetriebAnalog & DigitalVollkompatibles NMRA-DCC ModulSuperkleine AbmaßePer Weichenadresse schaltbar (3 polige Weichen)Puffer möglich2 verstärkte FunktionsausgängeZufallsgenerator (z. B. Toilettenlicht)Bedingungen (vorwärts, rückwärts, etc.)Viele Sonder- und Zeitfunktionen einstellbarFunktionsausgänge dimmbarResetfunktionen für alle CVsSehr einfaches Funktionsmapping28 Funktiontasten adressierbar, 10239 Lokadressen, 14, 28, 128 Fahrstufen (automatisch)Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM)Keine Last bei Programmierung erforderlichAuch per Weichenadresse schaltbar (ab Version 1.1)

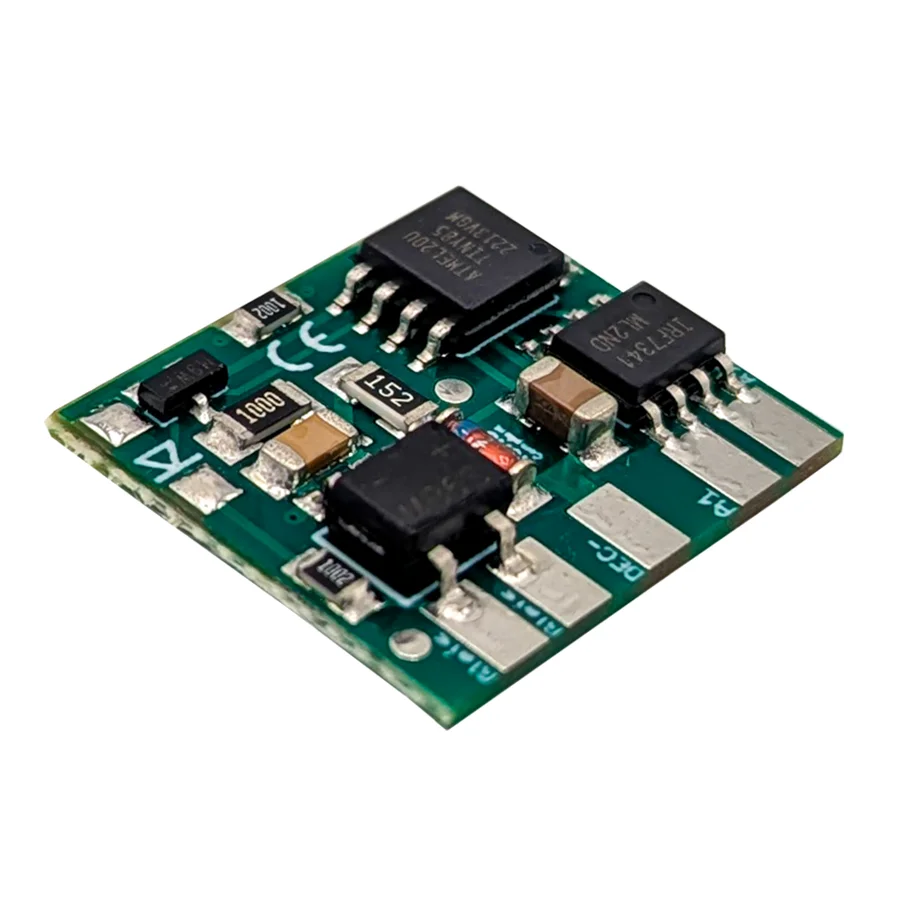

Anschlussbuchsen

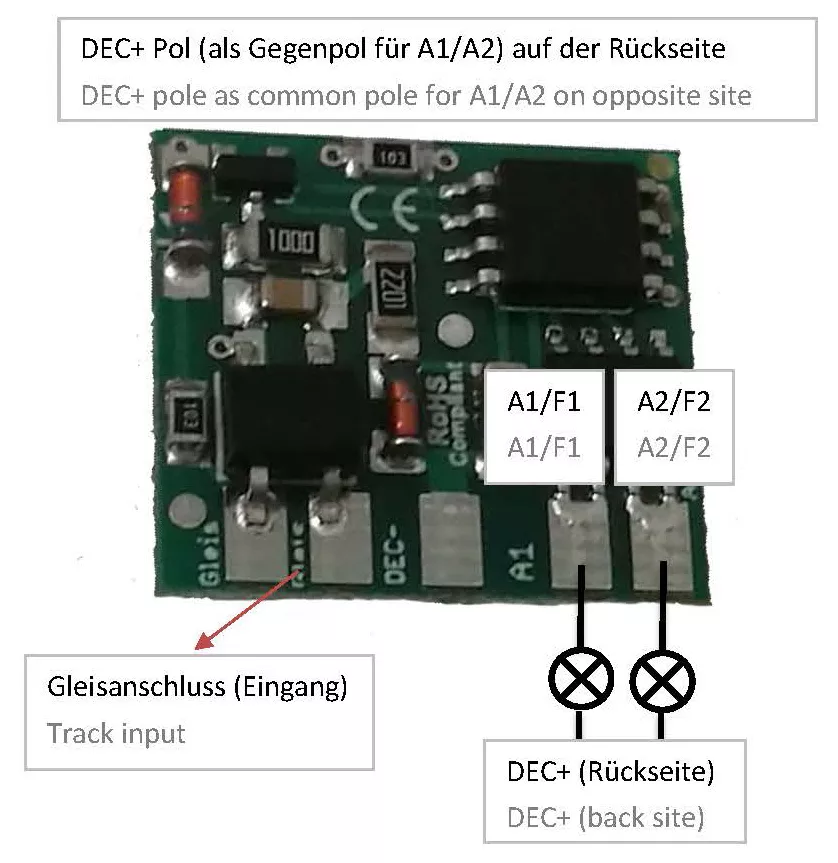

Schalten Sie Verbraucher zwischen A1/A2 und gemeinsamen + Pol.
Programmiersperre
Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.
STANDARTWERT CV 15/16 = 245
Programmiermöglichkeiten
Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.
Es wird keine zusätzliche Last zur Programmierung benötigt.
Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.
HINWEIS: Um POM zu nutzen ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.
Programmierung von binären Werten
Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.
BEISPIEL: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.
Pufferspeicher
Schließen Sie Speicherpuffer direkt an DEC+ und DEC- an. Die Kondensatoren müssen, sofern keine Ladeelektronik enthalten ist, mit einem Widerstand von 120 Ohm und einer Diode parallel dazu zwischen DEC+ und Anschluss (+) des Puffers geschaltet werden. Der Strich auf der Diode (Kathode) muss an DEC+ angeschlossen werden. Der Decoder enthält keine Buffer-Control Anschluss.
Programmierung Lokadressen
Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird automatisch gesetzt).
Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):
3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 – (11 x 256) = 184; CV 18 ist also 184.
Resetfunktionen
Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:
11 (Grundfunktionen)16 (Programmiersperre CV 15/16)33 (Funktionsausgänge)

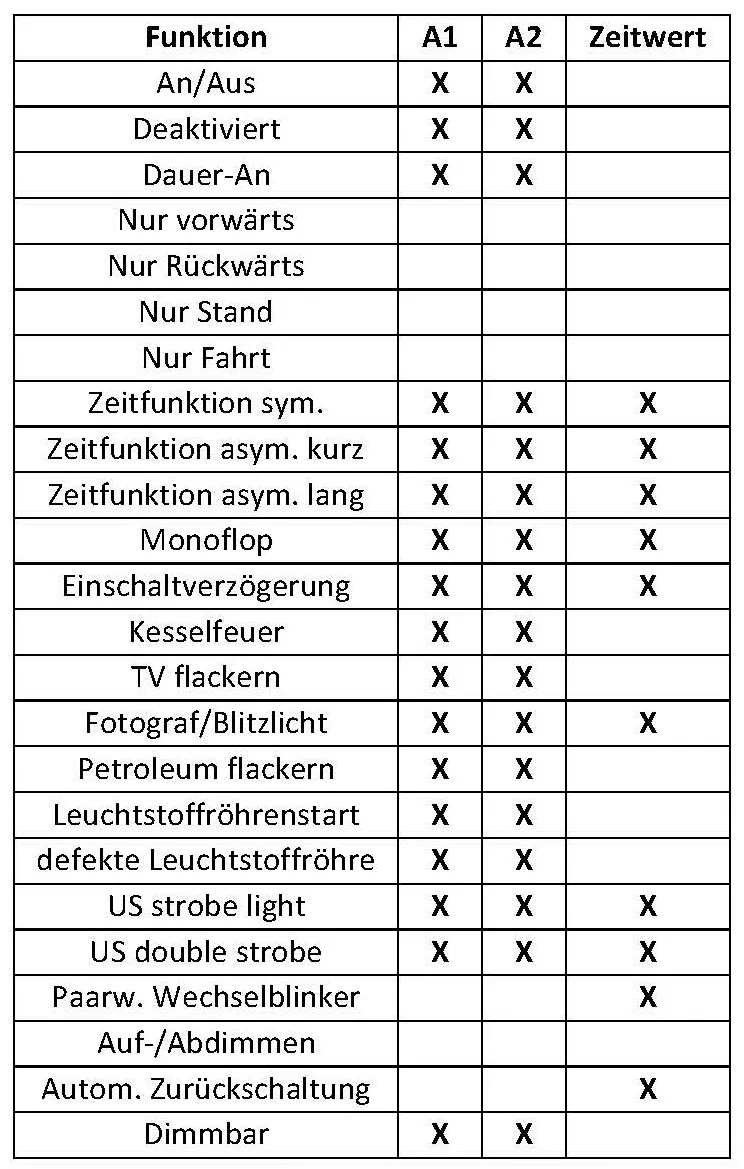

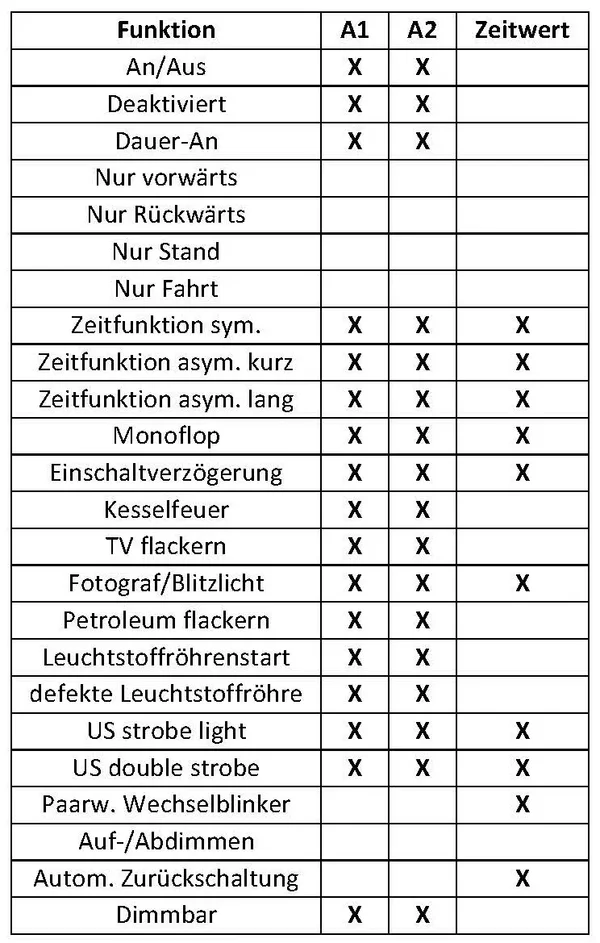

Merkmale der Funktionsausgänge
Technische Daten
Spannung: 7-27 V DC/DCC, 5-18 V ACStromaufnahme: 5 mA (ohne Funktionsausgänge)Maximaler Funktionsstrom: A1/A2 = 1 AMaximaler Gesamtstrom: 1 ATemperaturbereich: -20 bis 65 °CAbmaße: L2 x B1,5 x H0,5 cm
