Beschreibung:

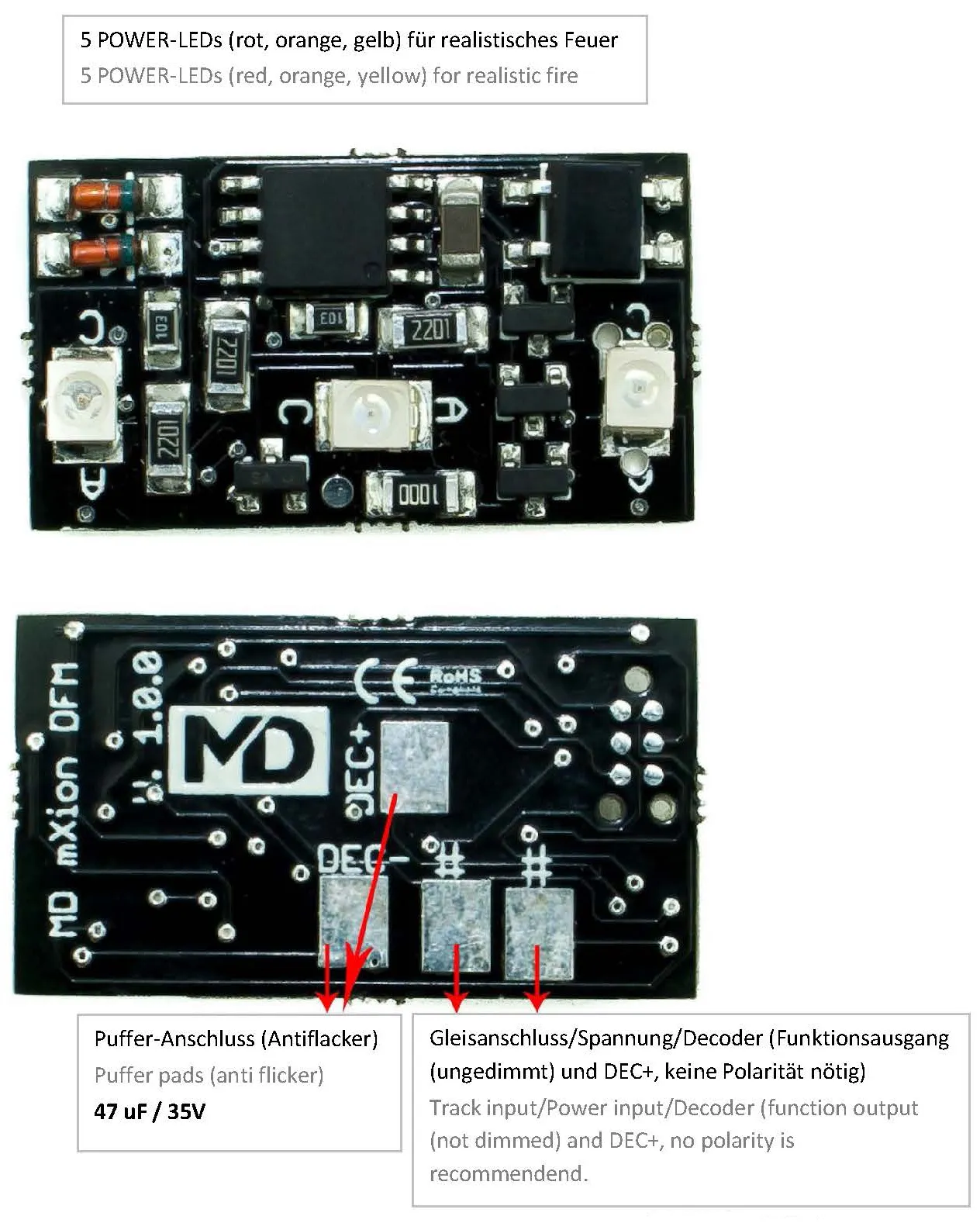

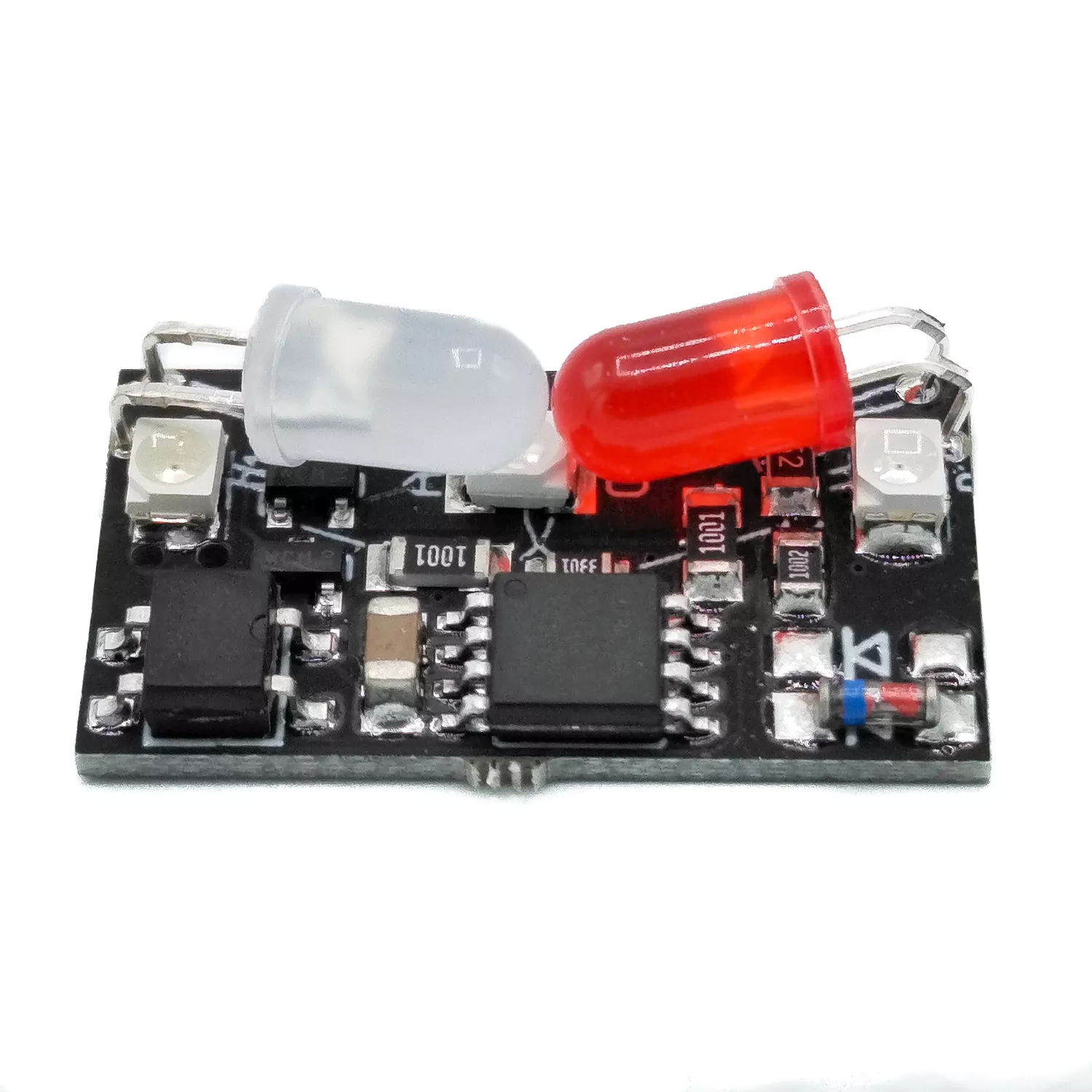

Kesselfeuer-Modul für Spur-G mit Dekoder ML-Train 83602001


Funktionsbeschreibung

Es ist ein universelles Feuermodul mit echt realistischem Feuer für den analogen und digitalen Betrieb. Im Digitalbetrieb stehen zudem noch diverse Möglichkeiten und Einstellungen zur Verfügung.

So kann neben der Steuerung über Weichen- oder Lokadressen auch die Steuerung über einen Zufallsgenerator erfolgen. Über CV 49 kann wahlweise zwischen Holz/Kohle Feuerung bzw. Ölfeuerung umgeschaltet werden. Zudem besteht die Möglichkeit eine Glutsimulation zu aktivieren. Diese Funktionen gehen auch im Analogbetrieb.

Der Anschluss an einen vorhandenen Decoder über einen Funktionsausgang ist ebenfalls möglich.

Durch die kleinen Abmaße passt das Modul hinter jeden Kessel einer Spur-G Lokomotive, da es nicht nur besonders klein, sondern auch extrem flach ist. Es kann jedoch auch Platz in einem Lagerfeuer oder sonstigen Anwendungen rum um Feuersimulation Platz finden.

Zzgl. kann ein Puffer angeschlossen werden.


Hinweise

Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.

Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.

Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.


Funktionsumfang

DC/AC/DCC Betrieb

Analog & Digital

Beliebige Spannung einsetzbar

Auch an vorhandenem Decoder anschließbar (Funktionsausgang)

Vollkompatibles NMRA-DCC Modul

Superkleine Abmaße

Resetfunktionen für alle CVs

Sehr einfaches Funktionsmapping

Glutsimulation, Holz und Kohleeffekte (digital)

28 Funktiontasten adressierbar, 10239 Lokadressen, 14, 28, 128 Fahrstufen (automatisch)

Weichen oder Lokadresse schaltbar oder analog

8 Bedingungen möglich (vorwärts, Fahrt, usw.)

Vielfältige Programmiermöglichkeiten (Bitweise, CV, POM Schaltdecoder, Register)

Keine Last bei Programmierung erforderlich

Anschlussbuchsen DFM

Platinenfarbe schwarz, Fotos zeigen Muster.



Programmiersperre

Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.

STANDARTWERT CV 15/16 = 200


Programmiermöglichkeiten

Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.

Es wird keine zusätzliche Last zur Programmierung benötigt.

Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.

Hinweis
Um POM zu nutzen, ohne andere Decoder zu beeinflussen, muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.


Programmierung von binären Werten

Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.

Beispiel
Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.


Programmierung Weichenadressen

Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in Adresse tief programmiert werden. Adresse hoch ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (z. B. Adresse 2000):

2000 / 256 = 7,81, Adresse hoch ist also 7.
2000 - (7 x 256) = 208, Adresse tief ist somit 208.

Tragen Sie diese Werte in die entsprechenden Weichen-CV (CV 120/121) CVs ein.


Programmierung Lokadressen

Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 - Bit 5 „aus“ sein (wird automatisch gesetzt).

Wenn größere Adressen genutzt werden sollen, muss CV 29 - Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und CV 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):

3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 - (11 x 256) = 184; CV 18 ist also 184.


Resetfunktionen

Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:

11 (Grundfunktionen)

16 (Programmiersperre CV 15/16)

33 (Funktions- und Weichenausgänge)

Technische Daten

Spannung: 5-27 V DC/DCC, 5-22 V AC

Stromaufnahme: 5 mA (ohne Funktionsausgänge)

Maximaler Gesamtstrom: 30 mA

Temperaturbereich: -20 bis 65 °C

Abmaße: L2,7 x B1,5 x H0,5 cm

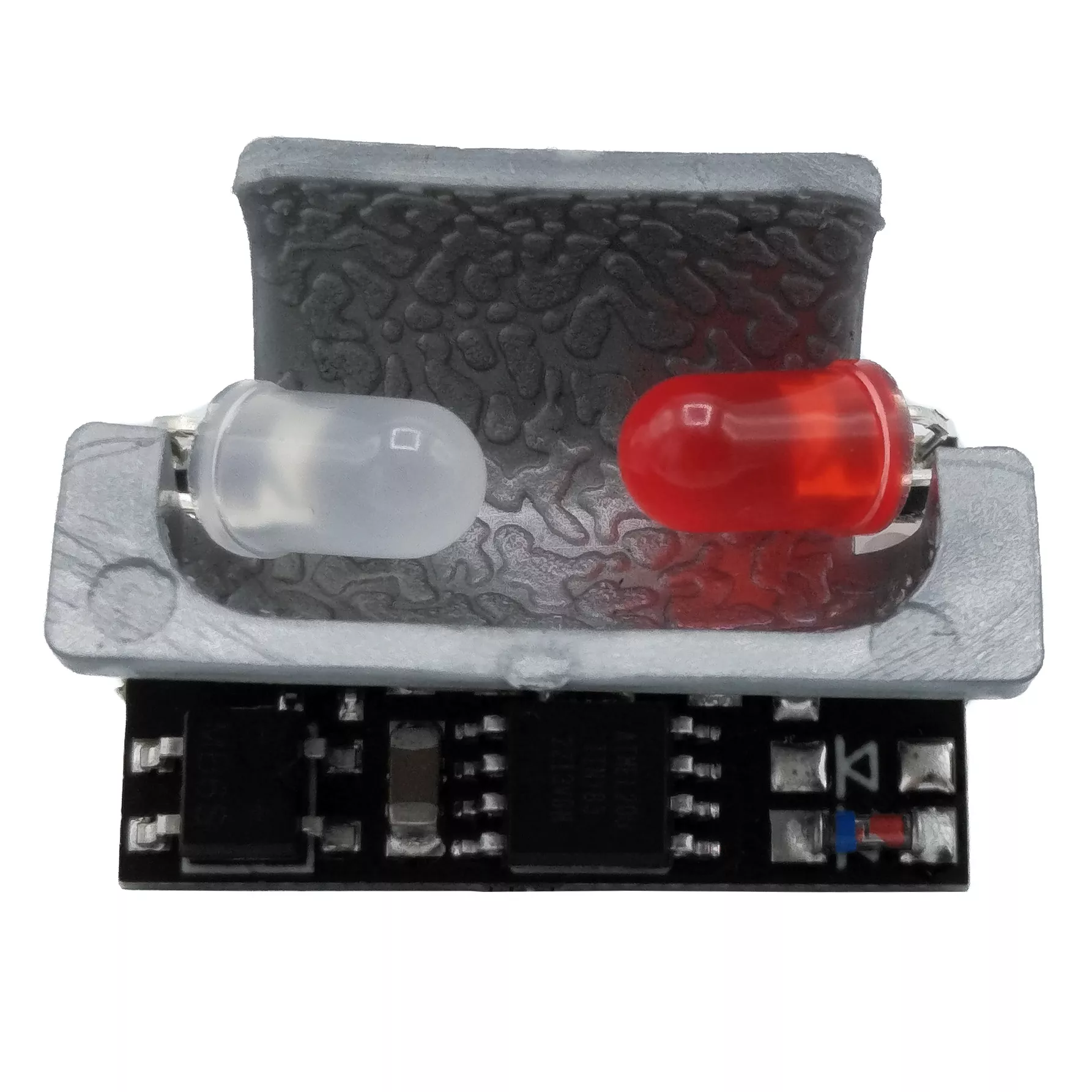

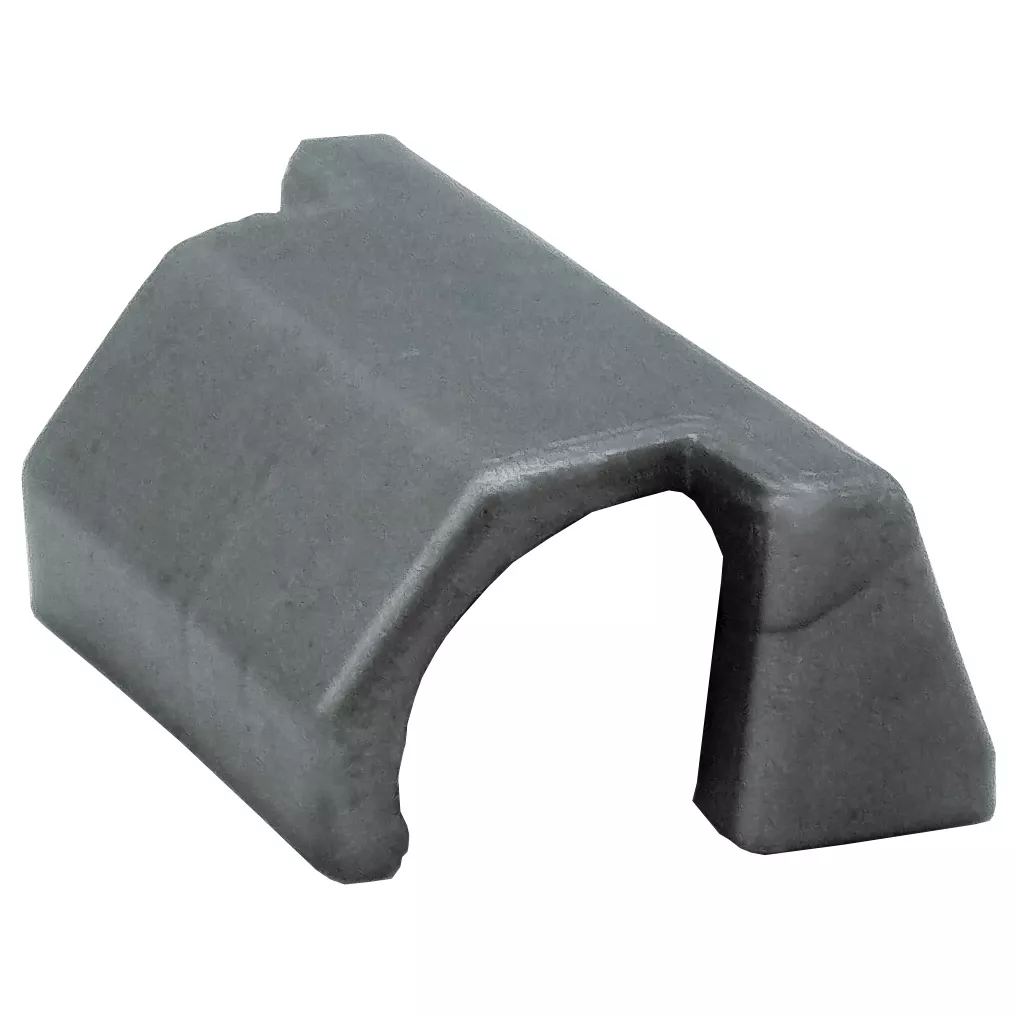

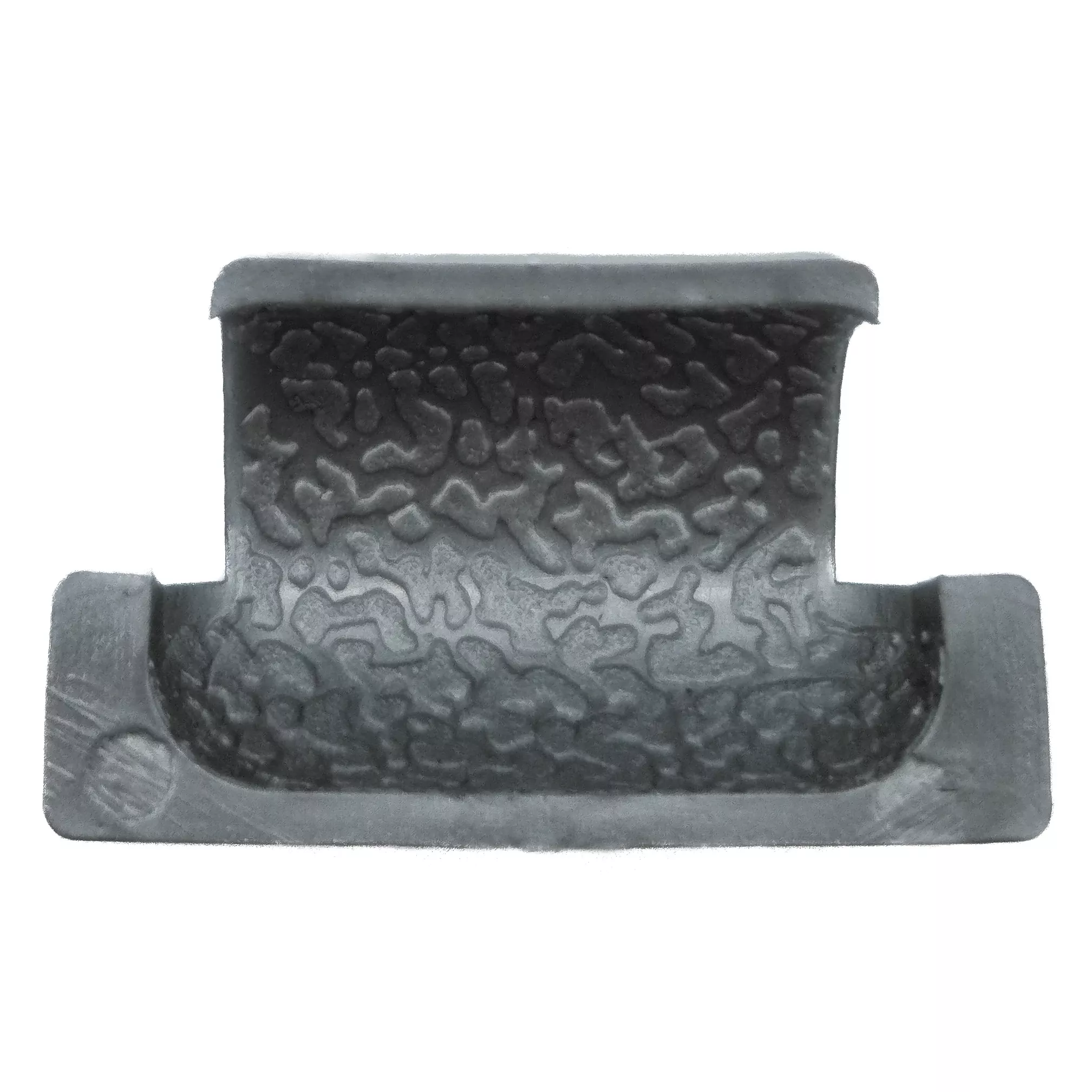

Reflektor für das Kesselfeuer-Modul für die Spur-G ML-Train 83602002


Der Reflektor für das Kesselfeuer-Modul für die Spur-G wird hinter die beiden LEDs geklemmt. Durch den Kesselfeuer-Reflektor wird die Lichtbrechung der LEDs optimiert.


Der Reflektor passt auch auf viele Kesselfeuermodul anderer Spur-G Hersteller.
