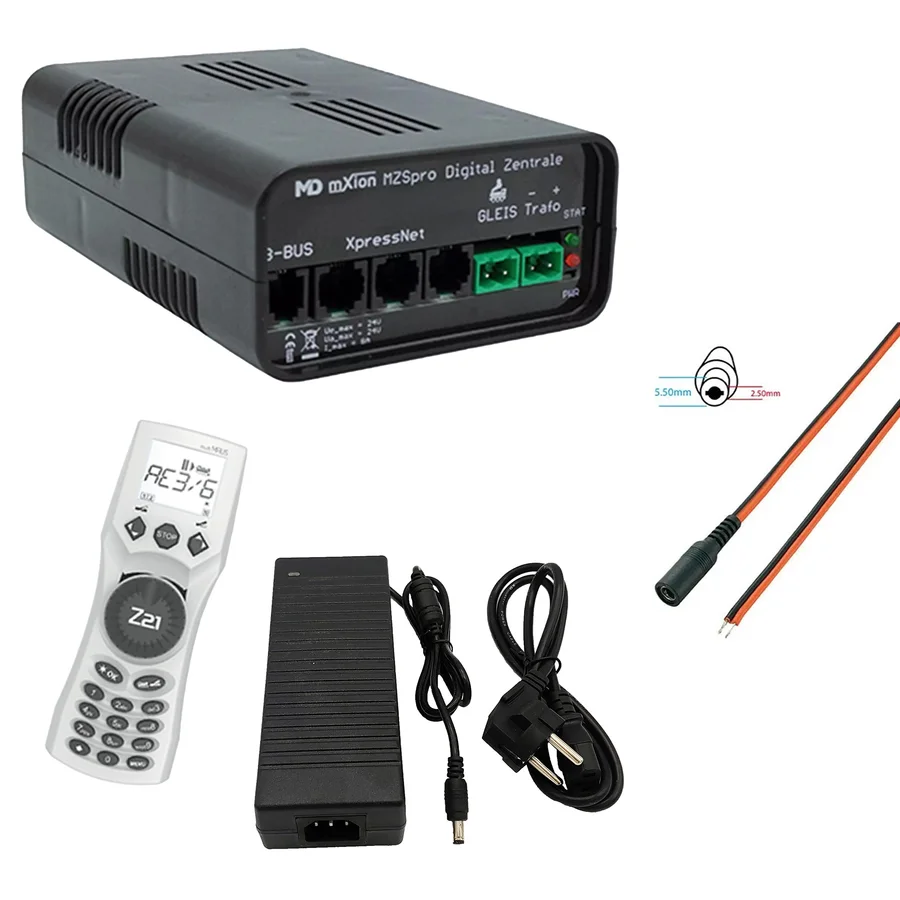

Komplettset Zentrale und multiMAUS mit Kabel ML-Train 84006034

Beschreibung:

Das Produktset enthält eine vielseitige Auswahl an Zubehör für die Steuerung und Stromversorgung von Modellbahnanlagen, insbesondere für Spur-G-Anlagen. Es umfasst eine leistungsstarke Digitalzentrale (8A) zur Steuerung von bis zu 10239 Lokadressen und 2048 Weichenadressen, einen Adapter für Schaltnetzteile, der den Anschluss von LGB- und Piko-Zentralen an Whitenergy-Netzteile ermöglicht, sowie ein Schaltnetzteil (19,5 V, 6,15 A) für eine stabile Stromversorgung. Der enthaltene Handregler multiMAUS bietet präzise Steuerungsmöglichkeiten. Alle Komponenten sind aufeinander abgestimmt und ermöglichen eine intuitive, zukunftssichere Modellbahnsteuerung mit umfangreichen Erweiterungsoptionen.

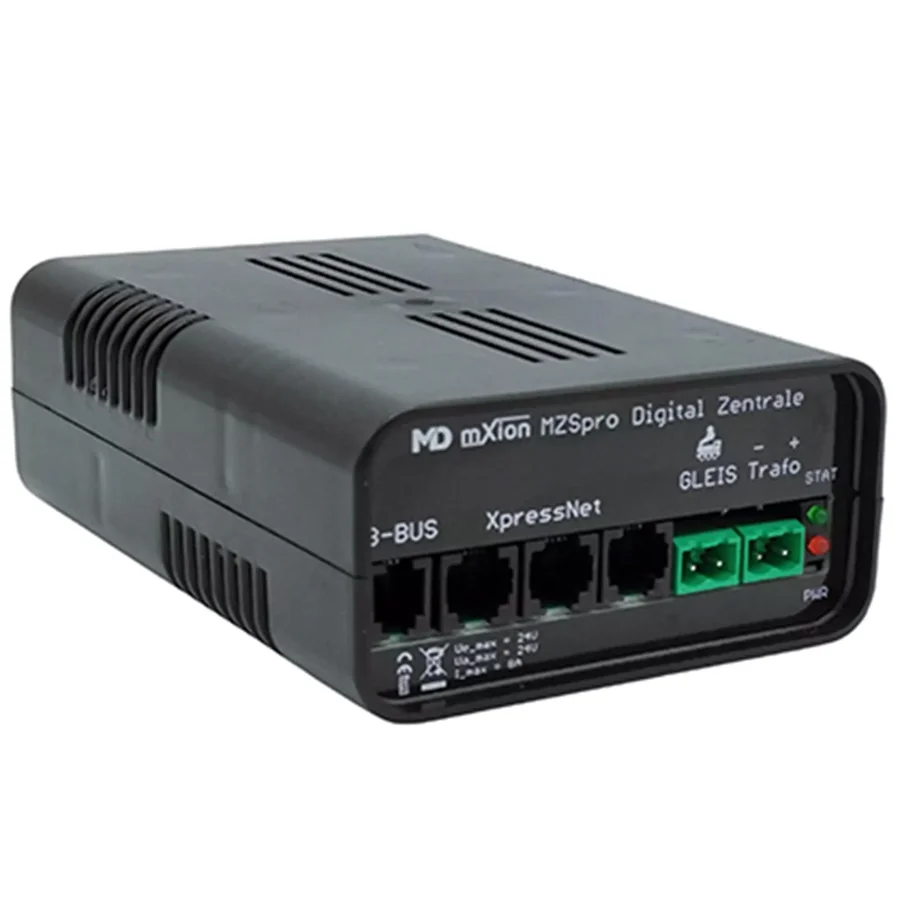

Digitalzentrale 8A mit erweiterbarer Funk-Option ML-Train 84006020:

Funktionsbeschreibung

Die kompakte Digitalzentrale bietet eine Dauerleistung von 8 A und ist ideal für vielseitige Einsatzmöglichkeiten. Ausgestattet mit 3 Anschlüssen für Steuergeräte, einem Booster-Anschluss (B-BUS), einer Status-LED und einer Gleis-LED. Die rote LED signalisiert die Gleisspannung, die grüne LED zeigt den Betriebsstatus. Mit bis zu 68 Funktionstasten, 2048 Weichenadressen und 10239 Lokadressen bietet die Zentrale umfassende Möglichkeiten. Die Fahrstufen für jede Lok sind flexibel zwischen 14, 28 und 128 einstellbar, und bis zu 100 Loks können gespeichert und parallel gesteuert werden. Weichenpositionen werden gespeichert und live am Handregler angezeigt, ebenso wie Funktionstasten und Übernahmefunktionen.

LED-Status:
langsames Blinken (1 Sekunde) ➔ Stop/Halt
mittleres Blinken (0,5 Sekunden) ➔ Übertemperatur
schnelles Blinken (0,2 Sekunden) ➔ Kurzschluss

Die Programmierung und das Auslesen von CV-Werten (1–1024) sowie POM sind ebenfalls möglich.

Hinweise

- Prüfen Sie vor dem Anschluss, ob die Ausgangsspannung mit Ihrem Verbraucher kompatibel ist, um Schäden zu vermeiden!
- Einige Funktionen erfordern die neueste Firmware. Führen Sie gegebenenfalls ein Update durch.
- Standardmäßig sind alle Loks auf 28 Fahrstufen eingestellt. Diese können über das Steuergerät angepasst werden.
- Schalten Sie die Zentrale für mindestens 30 Sekunden aus, bevor sie erneut eingeschaltet wird, um Betriebsprobleme zu vermeiden. Die Z21 multiMAUS sollte 10 Sekunden später als die Zentrale aktiviert werden.

Funktionsumfang

DCC-kompatible Zentrale für alle DCC-Decoder

100 % kompatibel mit DCC NMRA und LGB®

Analogmodus für analoge Loks

Betriebsspannung: 14–24 V DC (nur Gleichstromnetzteil)

8 A Fahrstrom am Gleis

Flexible Fahrstufen: 14, 28 oder 128

Speicherung und Rückmeldung der Weichenpositionen

Schaltbar: F0–F68, 10239 Lokadressen, 2048 Weichen

Unterstützung von DCCext-Befehlen ab Firmware V1.2

Temperaturgesteuerter Lüfter und interne Strom-/Temperaturmessung

3 Anschlüsse für Steuergeräte (XpressNet)

1 Anschluss für Booster (B-BUS)

Bis zu 31 Eingabe- und Steuergeräte parallel nutzbar

Programmierung und Rückmeldung von CV-Werten

Stabile Schraubklemmen für sichere Verbindungen

Nutzbar für alle Spurweiten mit passendem Netzteil

PC-Steuerungssoftware:

Rocrail

iTrain®

Train Controller®

Andere Software mit Z21®-Support

Technische Daten

Spannung: 14–24 V DC (nur Gleichstrom)

Maximalstrom: 10 A kurzzeitig, 8 A dauerhaft

Abmessungen: L9,5 x B13,5 x H4,5 cm

Betriebstemperatur: -40 bis 60 °C

Tipp:
Sollten Ihnen 8 A nicht ausreichen, lässt sich die Zentrale mit dem Digital Booster 84006000 und dem CDE Bus-Adapter 84006017 erweitern - Für noch mehr Power!

Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)

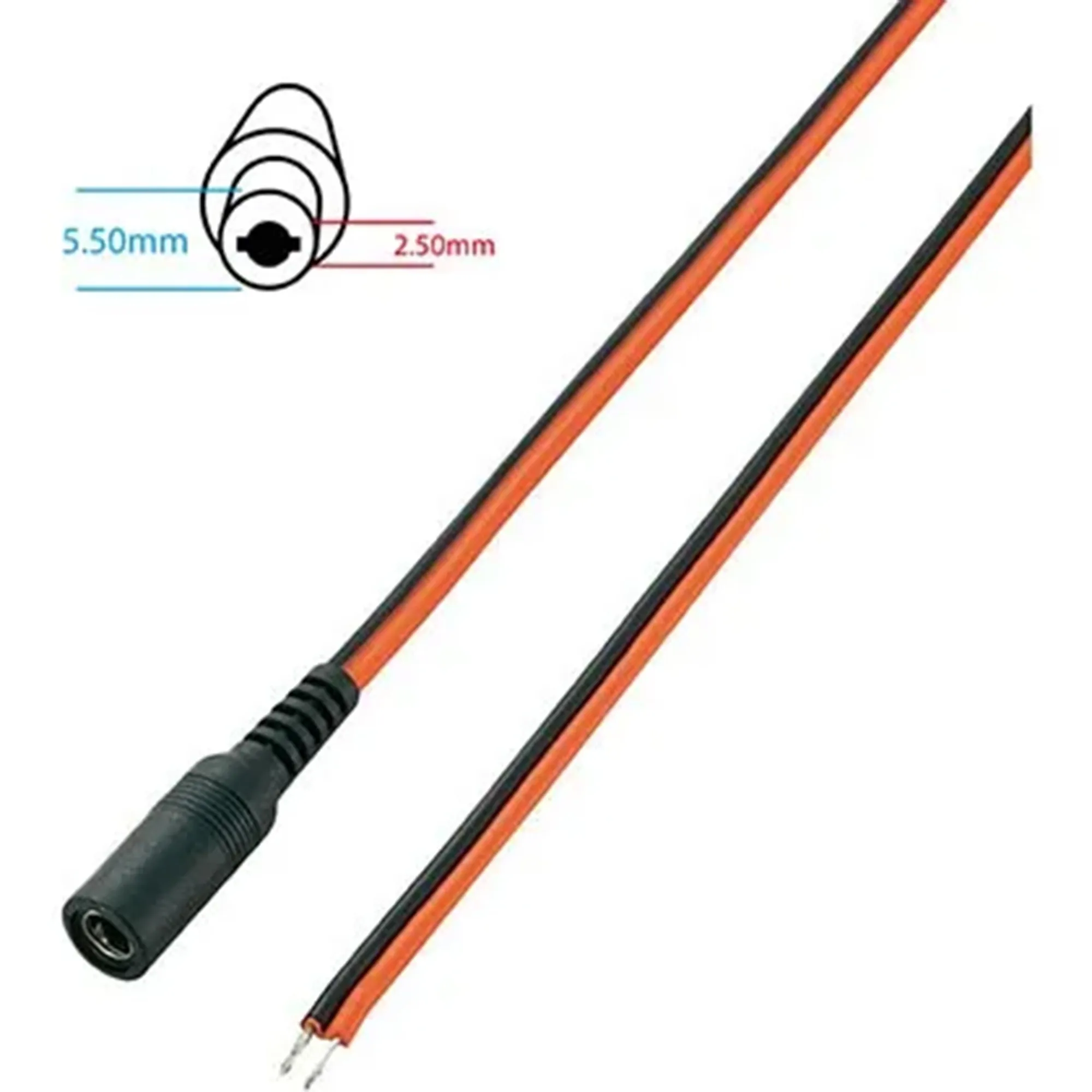

Anschlussadapter für Schaltnetzteile Voltcraft 749237:

Geeignet für den Anschluss der LGB-Fahrregler 51070, 52121 oder 52120 an Netzteile von Whitenergy. Mit diesem Adapter lassen sich zudem die LGB-Zentralen (55106 und 55006) sowie Piko-Zentralen (35010) mit den Netzteilen Whitenergy (05380 und 04112) verbinden.

Highlights & Details

Farbkodierung: Rot, Schwarz

Niedervolt-Buchse mit offenem Kabelende

Technische Daten

Zwillingsleitung: 2 x 0,4 mm²

Stecker A: Niedervolt-Buchse

Stecker B: Kabel, offenes Ende

Kabellänge: 2 m

Typ: DC-2G25-XL

Farbe: Rot, Schwarz

Hersteller-Teilenummer: 93025c181

Inhalt: 1 Stück

Bauform: Buchse, gerade

Außendurchmesser: 5,5 mm

Stiftdurchmesser: 2,5 mm

Kategorie: Niedervolt-Anschlusskabel

Gesamtlänge: 2 m

Nennstrom: 5 A

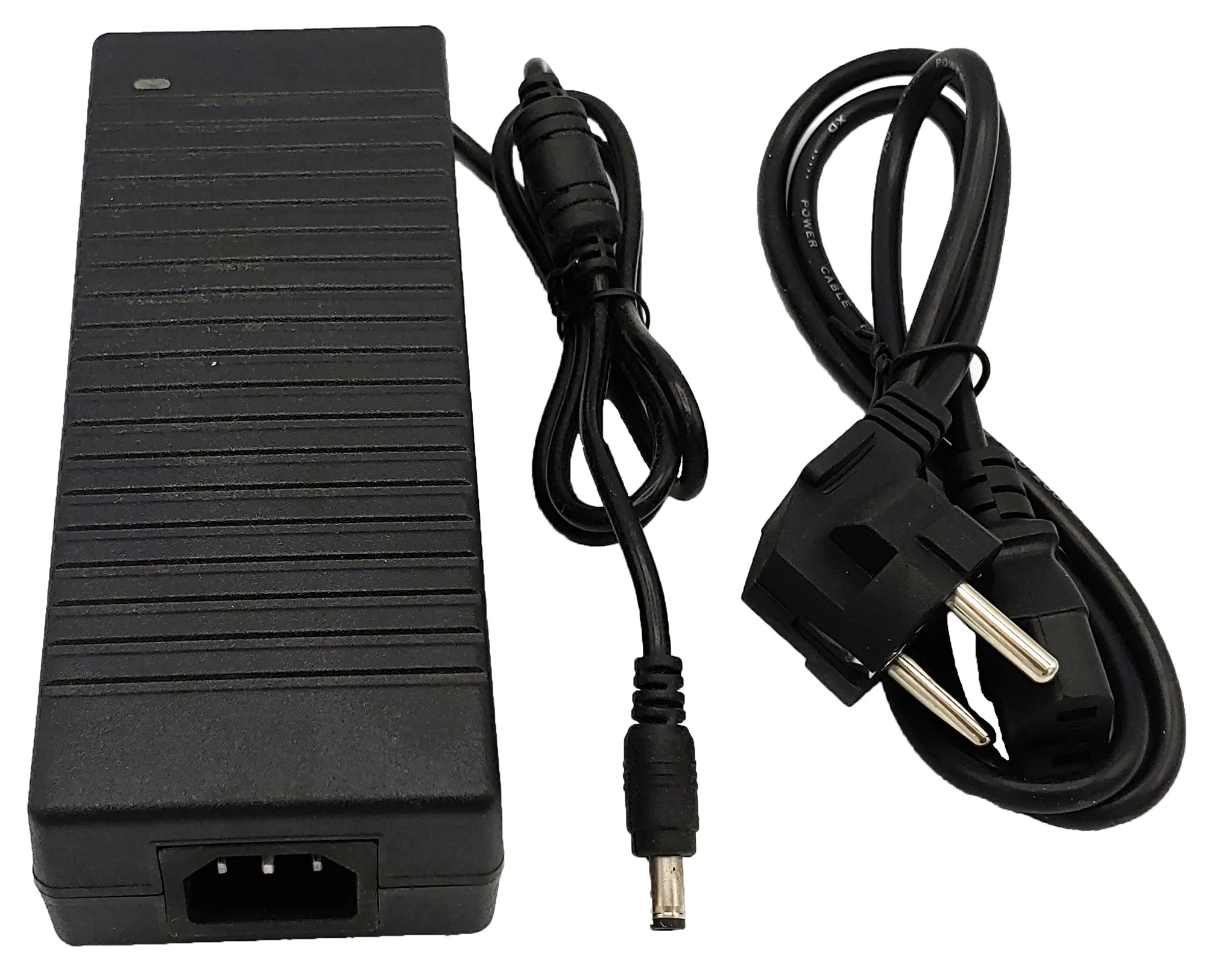

Schaltnetzteil 19,5 V 6,15 A für die Spur-G Stromversorgung Green Cell 84001165:

Das leistungsstarke Schaltnetzteil eignet sich hervorragend zur Stromversorgung von Spur-G-Anlagen, insbesondere für Booster und Zentralen von ML-Train oder Roco.

Ein Adapterkabel ermöglicht den einfachen Anschluss des Netzteils an die Digitalzentrale oder den Booster von ML-Train. Für den Roco-Booster oder die Roco-Zentrale wird kein Adapterkabel benötigt.

Technische Daten:

Ausgangsspannung: 19,5 V DC (Gleichspannung)

Steckverbindung: Rundstecker mit Stift (5,5 x 2,5 mm)

Stromstärke: 6,15 A

Eingangsspannung: 230 V AC

Nutzleistung: 120 W

Netzkabel im Lieferumfang enthalten

Hinweis:
Mit dem Anschlussadapter für Schaltnetzteile (z. B. Voltcraft 749237) können Sie das Netzteil mit Spur-G-Komponenten wie Fahrregler oder Zentrale verbinden.

Schutzklasse 2
Nur für den Einsatz in Innenräumen (trockene Umgebung).

Hersteller:
Pawel Ochynski CSG S.A, GREEN CELL, Rauschwalder Str. 41, 04103 Leipzig
(WEEE: DE41805037)

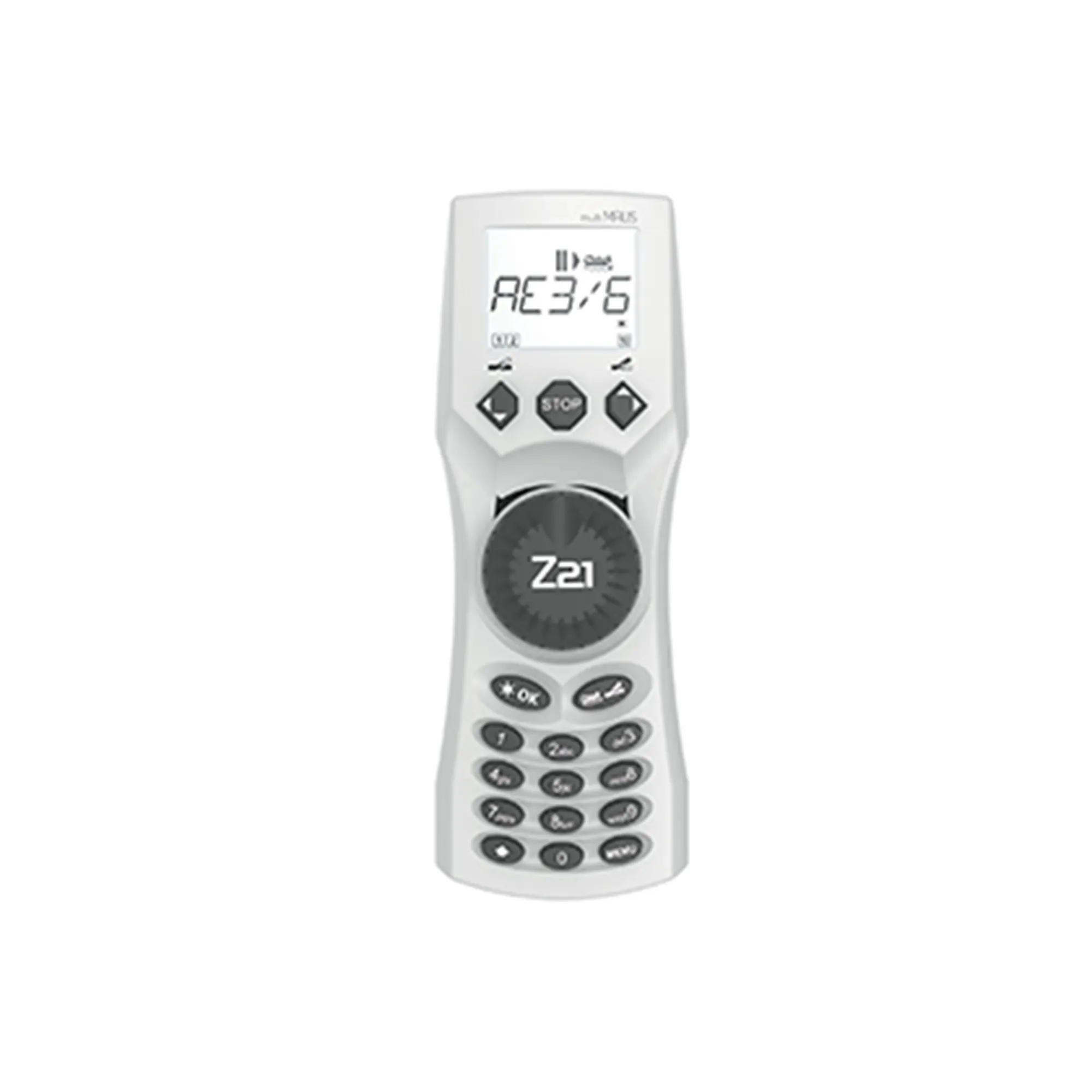

Handregler multiMAUS mit Kabel Z21 Roco 10835:

Die multiMAUS bietet Ihnen neue Möglichkeiten zur Steuerung Ihrer Modellbahnanlage. Mehrere Z21 multiMAUS-Geräte können gleichzeitig im System genutzt werden, um maximalen Spielspaß zu ermöglichen.

Steuerung von bis zu 9.999 Lokadressen

Datenbank für 64 Loks mit individuell benennbaren Einträgen

Bis zu 31 Lokfunktionen, einschließlich Stirnbeleuchtung, steuerbar

Fahrstufen flexibel einstellbar: 14, 28 oder 128

Programmierung und Auslesen von CVs (1–1024) möglich

Steuerung von bis zu 2.048 Magnetartikeln mit elektrischen Antrieben

Display mit einstellbarer Helligkeit

Kompatibilität mit dem Protokoll X-Bus 4.0 Slave

Firmware updatefähig für zukunftssicheren Betrieb

Kompakte, benutzerfreundliche Bedienung für präzise Steuerung

Begleitheft Zentrale 84006020
Bedienungsanleitung Zentrale 84006020

PC-Software für die Zentrale (mXionTool)

Bedienungsanleitung Handregler multiMAUS 10835
