Beschreibung:

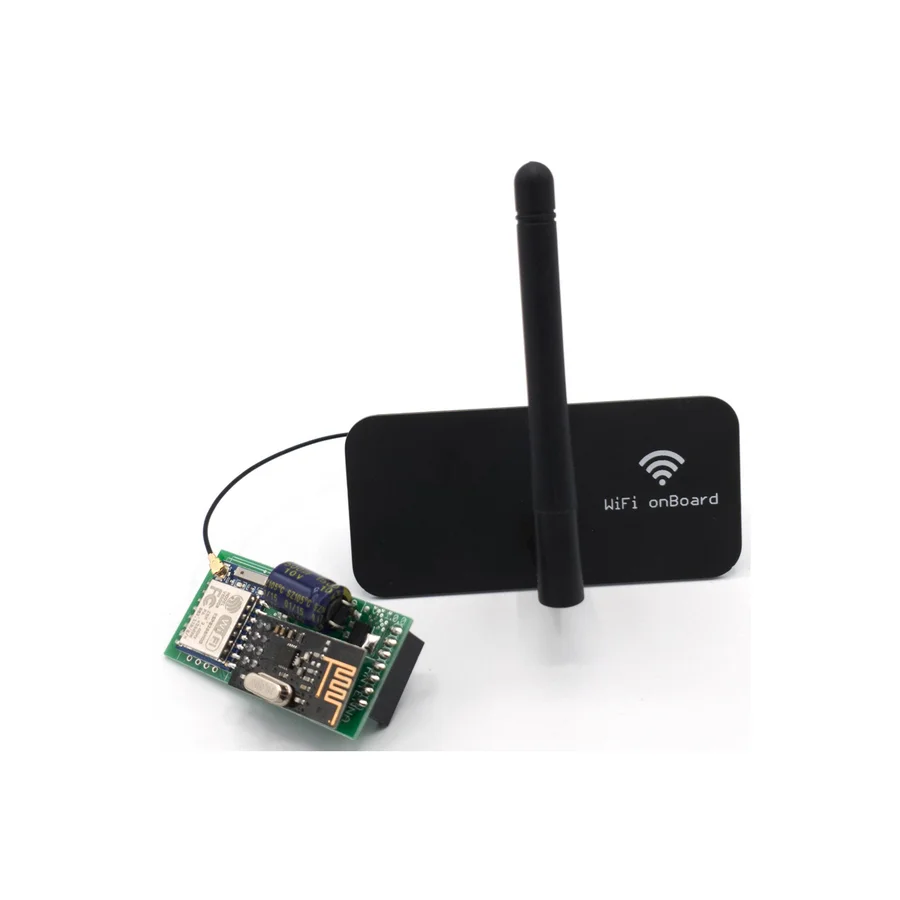

Mit dem MZSpro WLAN Funkadapter können Sie die Funkreichweite Ihrer MZSpro Zentrale auf ca 80 m erweitern.
Funktionsbeschreibung
Der mXion MZSpro Funk-Adapter ist ein universeller Funk-Adapter zur Funkeinbindung für die MZSpro
Zentrale. Dabei ist es möglich, 2,4 Ghz Handregler einzubinden. Außerdem können unsere 2,4 Ghz Rück- und Belegtmelder eingebunden werden.
Das High-Light des WLAN-Adapters ist jedoch das integrierte Full-Access Triple-Buffer WLAN Modul. Das bietet enorme Schnelligkeit und viele Möglichkeiten. So ist es möglich, dass die Z21® App (Apple & Android) als auch die Z21 WLANMAUS genutzt werden kann. Dabei ist es möglich, den Handregler oder die App über das eigene Haus-WLAN laufen zu lassen und den Adapter ins WLAN einzubinden. Natürlich (gerade für eine Außenanlage) ist es möglich, sich direkt auf das Modul zu schalten, sodass sich Ihr Handy oder die Z21 WLANMAUS direkt mit der Zentrale verbindet, ohne externes WLAN. Es wird dabei weder ein Router, noch ein Freischaltcode benötigt, beides ist bereits integriert.
Funktionsumfang
WLAN 100 % Kompatibilität
WLAN Modul und 2,4 Ghz Modul
Einbindung von Handregler, Rückmelder
Einbindung von MD-Rückmelder per Funk möglich
Steuerung über App möglich (Android & Apple)
Z21®-App nutzbarZ21 WLANMAUS nutzbar
WLAN einbindbar in Haus-WLAN
WLAN Direktaufschaltung möglich (Access-Point)
Kein Freischaltcode nötig
Kein Router notwendig
Triple-Buffer WLAN
80 m Reichweite (freies Feld)
Reichweite bei Clientmodus abhängig vom Hauswlan
Einbauanleitung

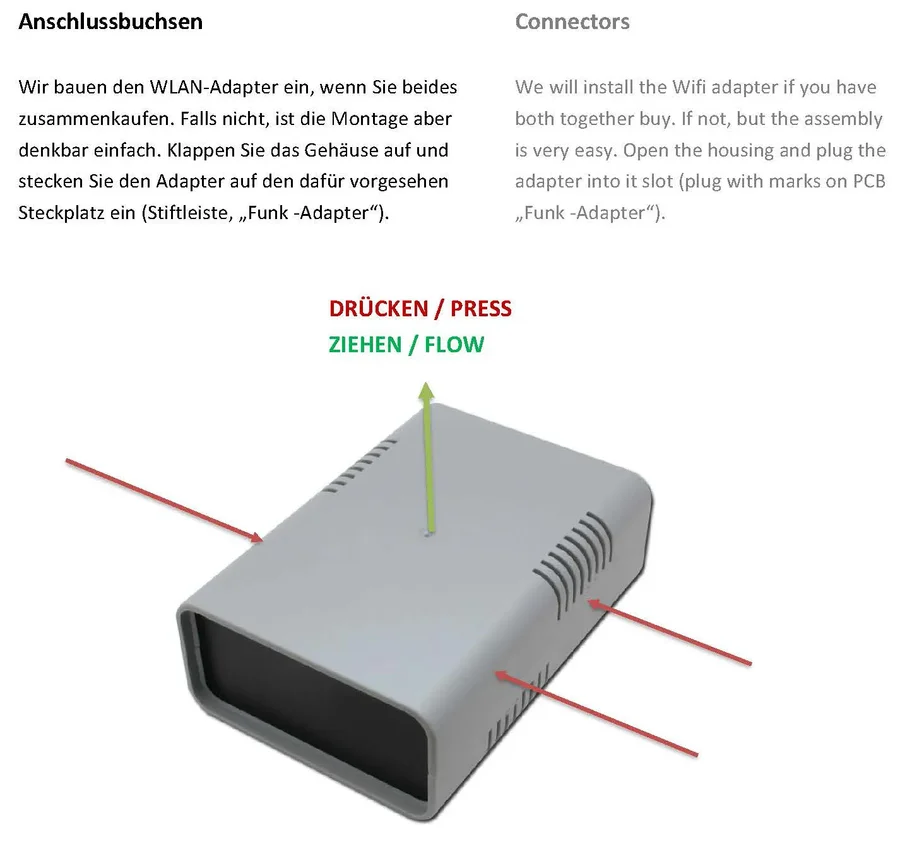

Die Montage aber denkbar einfach. Klappen Sie das Gehäuse auf und stecken Sie den Adapter auf den dafür vorgesehen Steckplatz ein (Stiftleiste, „Funk -Adapter“).
WLAN-Einbindung
Es gibt 2 Möglichkeiten, über WLAN mit dem Modul zu kommunizieren.
Der erste Modus ist die Direktaufschaltung, das heißt, Sie müssen sich im WLAN des Gerätes einloggen. Wählen Sie am Handy oder in der Z21 WLANMAUS das Netzwerk „mXion MZSpro“ aus und geben Sie das Passwort MDELEC1207 ein. Danach wird Ihr Handy mit dem WLAN verbunden bzw. die Z21 WLANMAUS. Ändern Sie nun die IP in der Z21 WLANMAUS (Einstellungen -> WLAN -> Z21-IP-ADRESSE) bzw. in der App (Einstellungen -> Z21 Einstellungen) auf 192.168.111.111. Sie können nun steuern. Mehr ist nicht nötig. Achten Sie beim Handy darauf, dass Sie im WLAN bleiben, wenn eine Nachricht kommt, drücken Sie „Nein“ um im Netzwerk zu bleiben. Bei der Z21 WLANMAUS finden Sie den Punkt WLAN unter Einstellungen dann drücken Sie auf SSID, wählen mXion MZSpro aus und geben das Passwort von oben ein. Achten Sie drauf, dass Sie die Shift-Taste drücken um Großbuchstaben zu schreiben. Auf freiem Feld hat man ca. 80m Reichweite.

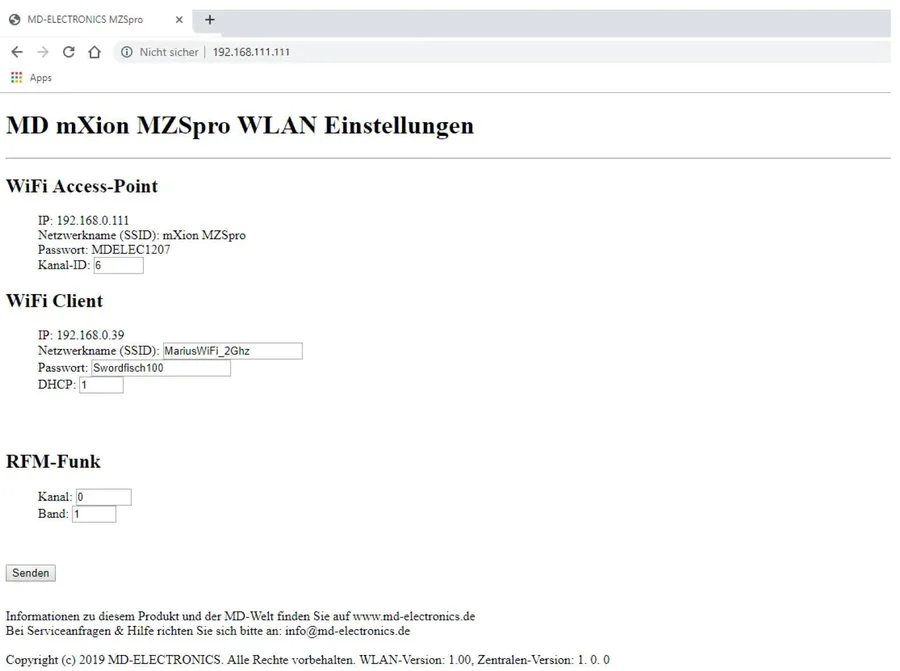

Der zweite Modus ist die Clientaufschaltung, das heißt, Sie fügen das Modul in Ihr Haus-WLAN ein und können es über Ihr normales Netzwerk steuern. Ihr Handy hat dadurch weiterhin Internet, jedoch ist eine Steuerung nur möglich, wenn Sie sich innerhalb des WLAN befinden. Vorteil ist die bessere Steuerung durch Wände. Die Aufschaltung erfolgt über den integrierten Webserver. Dort können einige Einstellungen gemacht werden. Folgen Sie die nachfolgenden Schritte für die Integration in Ihr WLAN. Verbinden Sie ihr Handy oder PC mit dem WLAN mXion MZSpro mit dem Passwort MDELEC1207. Danach öffnen Sie Ihren Browser und geben folgendes ein: http://192.168.111.111 und drücken Enter. Es baut sich dann folgendes auf:
Wichtig hier ist der Client-Modus. Dieser Modus ist der zweite von oben erwähnte. Dieser ist nötig, wenn Sie das Modul im eigenen WLAN aufschalten möchten. Geben Sie die SSID (Netzwerkname) Ihres Haus-WLAN ein ebenso wie Ihr Passwort. DHCP kann gewählt werden (Wert = 1) wenn die IP dynamisch vergeben werden soll (nur bei Bedarf).
Über RFM-Funk stellen Sie den Kanal und das Band ein, auf dem die Funk-Rückmeldemodule von uns (MD-700x) laufen sofern vorhanden. Die gleichen Werte müssen auch im Modul eingestellt sein (siehe Anleitung BM, RM, RBM).
Wenn Sie alles eingestellt haben, klicken Sie auf „Senden“ und warten Sie, bis das System sich aktualisiert hat. Sie sehen dann die IP des Systems, die in der App/Z21 WLANMAUS eingegeben werden kann.
HINWEIS:Wenn Sie die o.g. IP des Webservers aufrufen und Ihre Heimnetzwerkdaten eingeben, verbindet sich die Zentrale direkt mit Ihrem Heimnetzwerk. Sie können dann direkt steuern. Verbinden Sie die Z21 WLANMAUS ebenso mit Ihrem Heimnetzwerk. Wählen Sie jedoch die Direktaufschaltung (Sie verbinden das Handy/Z21 WLANMAUS direkt mit dem Netzwerk der Zentrale), müssen Sie die IP des Webservers in der App unter Einstellungen -> Z21 Einstellungen bzw. in der Z21 WLANMAUS unter Einstellungen -> WLAN -> Z21-IP-ADRESSE an die des Webservers (192.168.111.111) anpassen, damit Sie steuern können!
Technische Daten
Stromaufnahme: 100 mA
Temperaturbereich: -40 bis 70 °C
Abmaße: L2,5 x B5,3 x H3 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:micron-dynamics, Marius Dege,
(WEEE: DE69511296)
BedienungsanleitungPC-Software für den Funkadapter (mXionTool)
