Dieser sehr kleine leistungsstarke Servodecoder mit enthaltenem Servo und weiterem Funktionsausgang ist ideal um in Loks, Wagen oder Gebäuden Bewegungen zu realisieren.
Beschreibung:
Funktionsbeschreibung
Es ist ein sehr kleiner 1 Kanal Servodecoder. Am Decoder können 2 Servos angeschlossen werden, die symmetrisch laufen (z. B. für Entkupplungen). Vorbereitet ist eine Steckleiste zum direkten Aufstecken eines Servos. Ein separater Schaltausgang mit eigener Adresse bzw. Funktionstaste ist ebenso integriert.
Der Decoder unterstützt neben der Steuerung über Weichenadressen (Auslieferung) auch die Steuerung über Lokadressen (CV 29 = 6). Die Steuerung zwischen Endpunkten gehört dabei zum Standard. Lage und Geschwindigkeit lassen sich frei einstellen.
Über CV 116 kann die Schaltzeit an den Servo angepasst werden (bei Digitalservos ist ein Wert von 1 oder 0 zu empfehlen!).

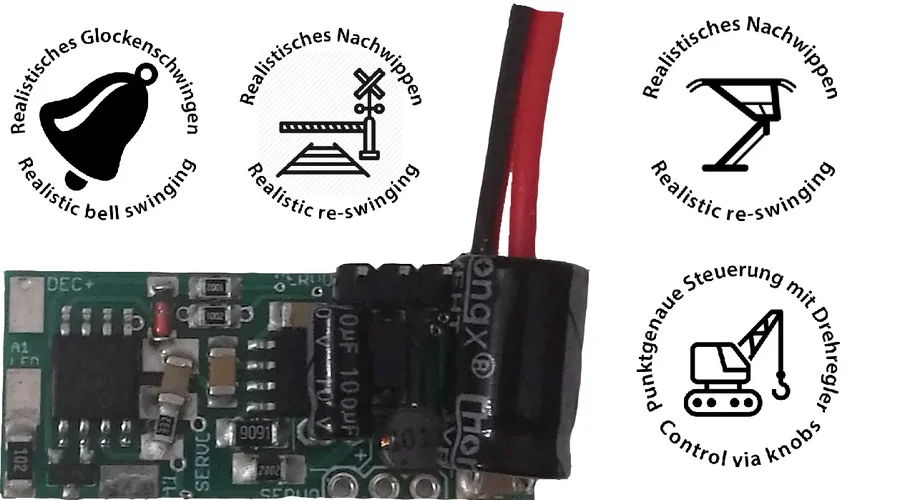

Die Besonderheit des Decoders liegt aber in diversen neuartigen Steuermöglichkeiten:
Durch die nachfolgenden CVs lässt sich das Schwingen perfekt mit jedem Sound synchronisieren!
1. Glockenschwingen mit realistischem auf- und abschwingen.
Der Modus wird aktiviert mit CV 115 = 1. Über CV 103 kann das Anschwingen eingestellt werden (zunehmende Geschwindigkeit). Über CV 104 können die Ausschwinger eingestellt werden.
Über CV 114 kann eine Wartezeit an den Endpositionen eingestellt werden.
2. Nachwippen für Signale und Schranken.
Der Modus wird aktiviert mit CV115 = 2. Über CV 113 wird die Geschwindigkeit für das Nachwippen eingestellt. Über CV 114 wird der Weg (in Grad) für das Wippen eingestellt.
3. Steuerung über Drehregler für Kräne.
Der Modus wird aktiviert mit CV 115 = 3. Außerdem muss CV 29 = 6 sein (Lokmodus). Wenn die entsprechende Funktionstaste (CV 119) gedrückt ist, folgt der Servo dem Fahrregler.
Hinweise
Vergewissern Sie sich, ob die Ausgangsspannungen zu Ihrem Verbraucher passen, da dieser sonst zerstört werden kann! Für Nichtbeachtung übernehmen wir keine Haftung.
Der Decoder steht per Auslieferung auf WEICHENADRESSE. Mit CV 29 = 6 kann er in den LOKMODUS (F-Tasten) gesetzt werden!
Der Decoder kann mit 2 Weichenadressen, 3 Servopositionen anfahren (rechts, links, mittig). Damit sind auch Signale mit 3 Positionen möglich oder andere Anwendungen.
Einige Funktionen sind nur mit der neusten Firmware nutzbar, führen Sie daher bei Bedarf ein Update durch.
Bitte beachten Sie die CV-Grundeinstellungen im Auslieferungszustand.
Funktionsumfang
DC/AC/DCC Betrieb, analog und digital!Vollkompatibles NMRA-DCC ModulPer Lok- oder Weichenadresse schaltbarDecoder zum Nachrüsten in Loks und GebäudeSchwingen einstellbar (z. B. für Glocken)Nachwippen einstellbar (bspw. Signale, Schranken)Steuerung über Drehregler/Fahrstufen (Kräne)Optionales Blinken während ServobewegungExtra Schaltausgang für LampenSchaltausgang dimmbar3 Positionen separat ansteuerbar (rechts,links,mitte)Schaltzeit und Geschwindigkeit einstellbarAuch analog nutzbarDefinierte Startposition einstellbarAutomatische ZurückschaltfunktionenResetfunktionen für alle CVsSehr einfaches Funktionsmapping28 Funktiontasten adressierbar, 10239 Lokadressen, 2048 Weichenadressen möglich14, 28, 128 Fahrstufen (automatisch)Vielfältige Programmiermöglichkeiten
(Bitweise, CV, POM Schaltdecoder, Register)Servo als Last bei Programmierung erforderlich

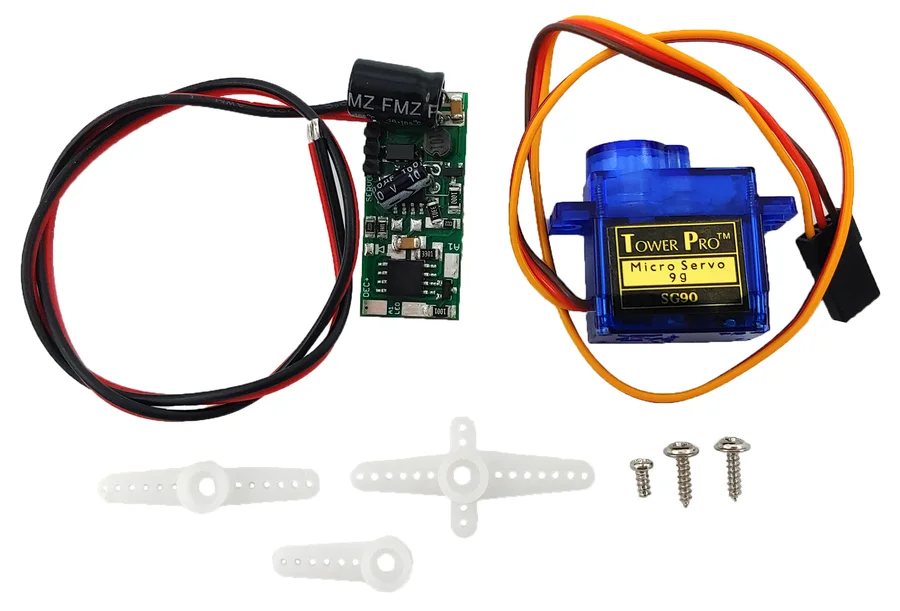

Anschlussbuchsen Einzeldecoder mit Servo
Der Decoder ist auch einzeln inkl. Servo erhältlich. Er eignet sich hervorragend für elektrische Entkuppler (z. B. Heyn®) oder für bewegliche Türen, Glocken (hier gibt es einen Schwingmodus) als auch andere, von Servo zu steuernde Aufgaben.
Er kann auch per Lokadresse und damit per F-Taste geschaltet werden!
Servo beiliegend. Auf Platine aufsteckbar!
Am Servo sind die Kabelfarben: +5 V = rot, GND = braun od. schwarz, Signal = orange oder gelb oder.
Programmiersperre
Um versehentliches Programmieren zu verhindern bieten CV 15/16 eine Programmiersperre. Nur wenn CV 15 = CV 16 ist eine Programmierung möglich. Beim Ändern von CV 16 ändert sich automatisch auch CV 15. Mit CV 7 = 16 kann die Programmiersperre zurückgesetzt werden.
STANDARTWERT CV 15/16 = 225
Programmiermöglichkeiten
Dieser Decoder unterstützt die folgenden Programmierarten: Bitweise, POM, Register CV lesen & schreiben.
Es wird keine zusätzliche Last zur Programmierung benötigt.
Im POM (Programmierung auf dem Hauptgleis) wird ebenfalls die Programmiersperre unterstützt. Der Decoder kann zudem auf dem Hauptgleis programmiert werden, ohne das andere Decoder beeinflusst werden. Somit muss bei Programmierung kein Ausbau des Decoders erfolgen.
Hinweis: Um POM zu nutzen, ohne andere Decoder zu beeinflussen muss Ihre Digitalzentrale POM spezifische Decoderadressen unterstützen.
Programmierung von binären Werten
Einige CV’s (z. B. 29) bestehen aus sogenannten binären Werten. Das bedeutet, dass mehrere Einstellungen in einem Wert zusammengefasst werden. Jede Funktion hat eine Bitstelle und
eine Wertigkeit. Zur Programmierung einer solchen CV müssen alle Wertigkeiten addiert werden. Eine deaktivierte Funktion hat immer die Wertigkeit 0.
Beispiel: Sie wollen 28 Fahrstufen, lange Lokadresse programmieren. Dazu müssen Sie in CV 29 den Wert 2 + 32 = 34 programmieren.
Programmierung Weichenadressen
Weichenadressen bestehen aus 2 Werten. Für Adressen < 256 kann der Wert direkt in die Adresse tief programmiert werden. Die Adresse hoch ist dabei immer 0. Wenn die Adresse > 255 ist, wird diese wie folgt berechnet (z. B. Adresse 2000):
2000 / 256 = 7,81, Adresse hoch ist also 7.
2000 - (7 x 256) = 208, Adresse tief ist somit 208.
Tragen Sie diese Werte in die entsprechenden SW1 (CV 120/121) und A1 (CV 127/128) CVs ein.
Programmierung Lokadressen
Lokadresse bis 127 werden direkt in CV 1 eingetragen. Hierzu muss außerdem CV 29 – Bit 5 „aus“ sein (wird automatisch gesetzt).
Wenn größere Adressen genutzt werden sollen, muss CV 29 – Bit 5 „an“ sein (automatisch wenn CV 17/18 geändert wird). Die Adresse wird nun in CV 17 und CV 18 gespeichert. Die Adresse wird dann wie folgt berechnet (z. B. Lokadresse 3000):
3000 / 256 = 11,72; CV 17 ist 192 + 11 = 203.
3000 - (11 x 256) = 189; CV 18 ist also 189.
Resetfunktionen
Über CV 7 kann der Decoder zurückgesetzt werden. Dazu sind diverse Bereiche nutzbar. Schreiben mit folgenden Werten:
11 (Grundfunktionen)16 (Programmiersperre CV 15/16)33 (Funktions- und Weichenausgänge)
Technische Daten
Spannung: 10-27 V DC/DCC, 5-18 V ACStromaufnahme: 5 mA (ohne Funktionsausgänge)Maximaler Funktionsstrom: A1 0,1 A, Servo 0,5 AMaximaler Gesamtstrom: 1 ATemperaturbereich: -20 bis 85 °CAbmaße: L1,5 x B3,3 x H2 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:micron-dynamics, Marius Dege,
(WEEE: DE69511296)
Begleitheft
Bedienungsanleitung mit CV-Werten
